线束压方焊接-想提高线束焊接品质

发布时间:2021-07-01 13:30浏览次数:
线束压方焊接,是采用电阻焊接工艺。电阻焊接的电阻类似与行进方向相反的作用力。类似于刹车时产生的摩擦及伴随的摩擦热。
  • 线束焊接想解决以下问题:
  • 进行绞线的焊接时,因出现焊接位置偏移现象,导致焊接强度不稳定;
  • 导致绞线短路;
  • 绞线分散会减少连接面,接触部分的电阻值会增加(产生热量);

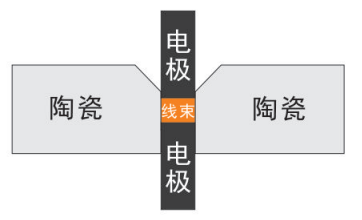

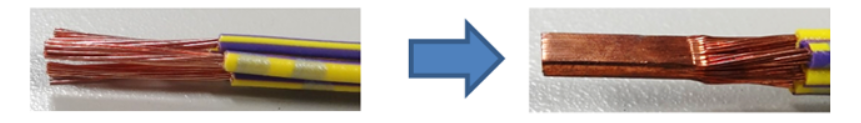

解决以上问题,可以使用线束压方焊接机。由控制电源和压方机构组成。在加压时进行通电,由于金属与金属之间的接触部位的电阻比较大而发热、熔化被焊接在一起。利用此电阻发热原理实现金属浴金属的接合。是利用陶瓷和电极夹持形成正方形型腔,用过大电流让线束末端焊接成型。


焊接时间短,效率高,热量集中,无需其他再处理工艺;成本低,不需其他添加辅材;操作简单易实现自动化和组入生产流水线。


相比传统焊接方式线束压方成型焊接的优点:

1.焊接尺寸可控制,满足后道注塑工艺对尺寸的要求;

2.稳定的接触状态,提高焊接强度,抑制短路;
3.可应对细小线径电缆;

4.焊接时间短,效率高;

5.无需其他钎料,直接焊接,节约成本。



应用行业:(新能源)汽车电子线束焊接,马达电机线束焊接,电声电子线束焊接,机械设备线束焊接,等其他行业线束单股多股铜线,编织线,电缆线,铝线等的压方成型焊接

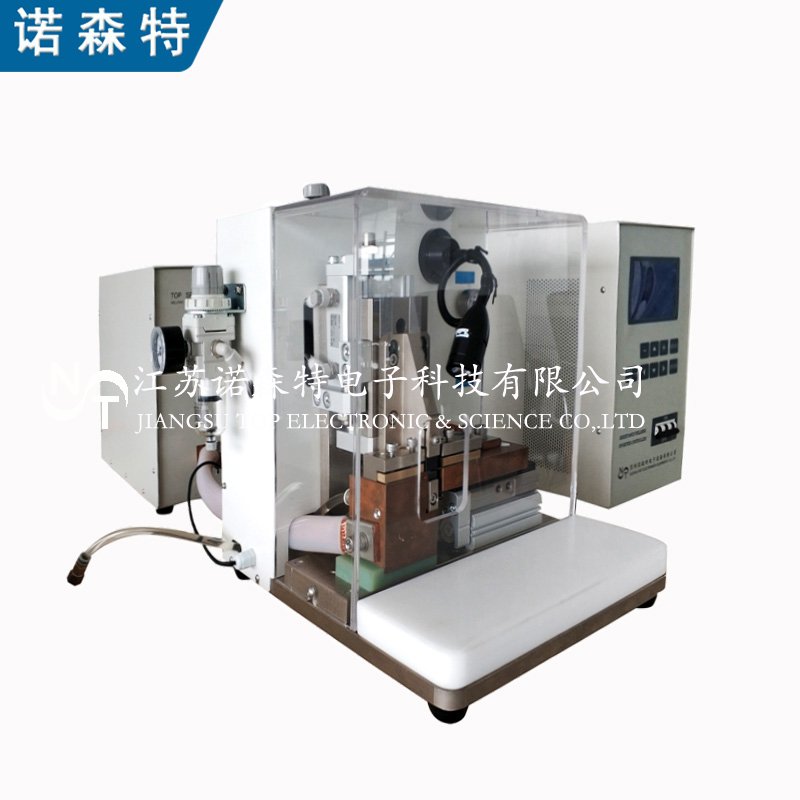

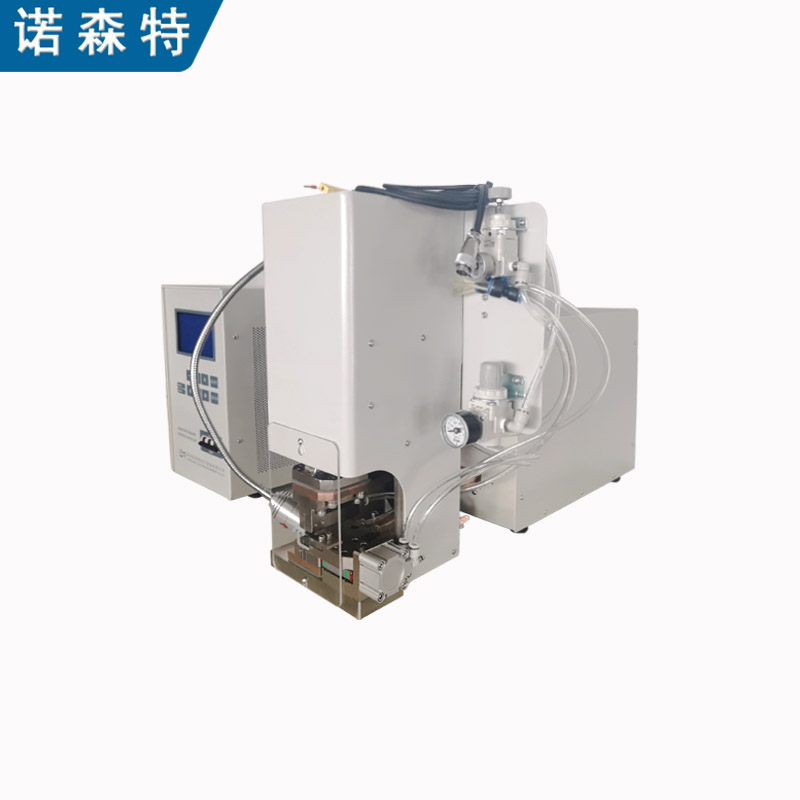

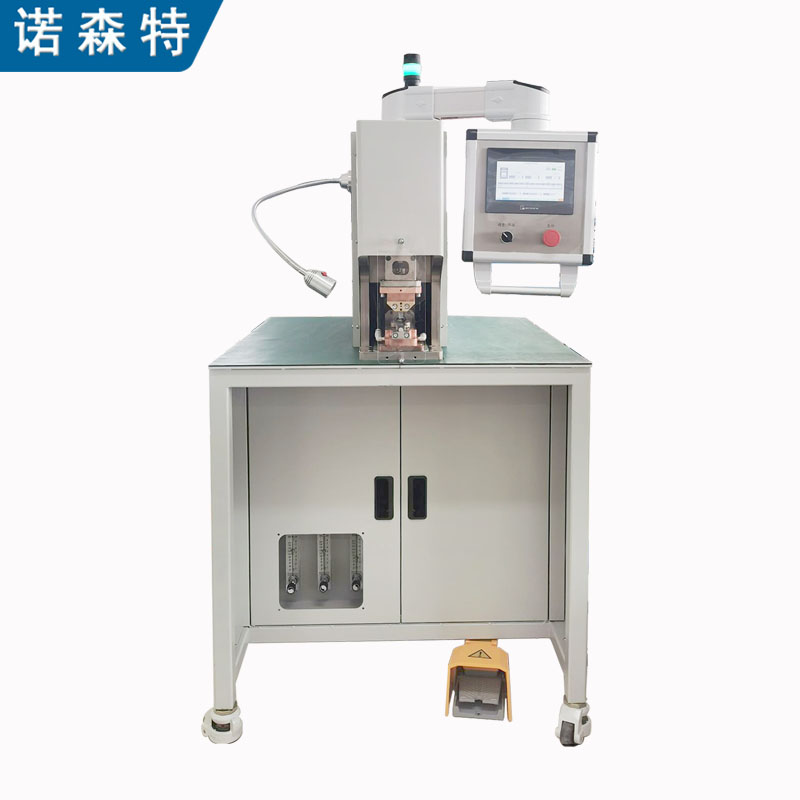

          一体式线束压方焊机                                        分体式线束压方焊机
