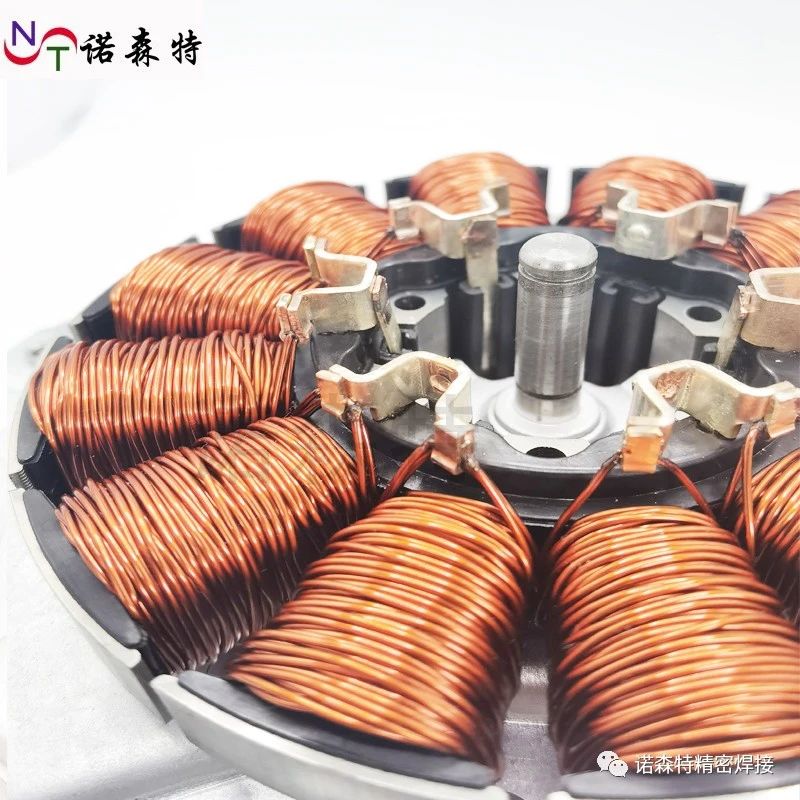

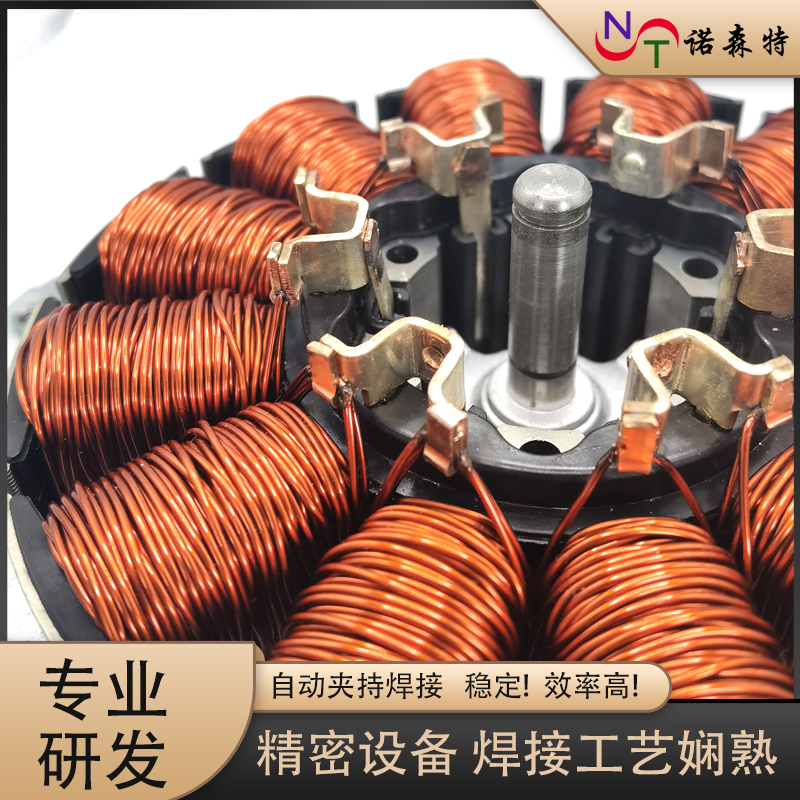

  新能源汽车电机焊接主要是定子转子漆包线和铜端子的焊接,漆包线线径0.1-1.9mm不等。电机漆包线焊接方法是以往的焊接工艺是先把漆包线刮漆,然后再与铜端子上锡焊接到一起。这种传统的焊接方式,不仅效率低,而且需要钎料增加成本;新能源电动汽车市场的不断增加,包括感应电机、磁阻电机以及永磁电机等等多种电机,需要一种能解决生产成本的同时提高焊接效率的焊接工艺。

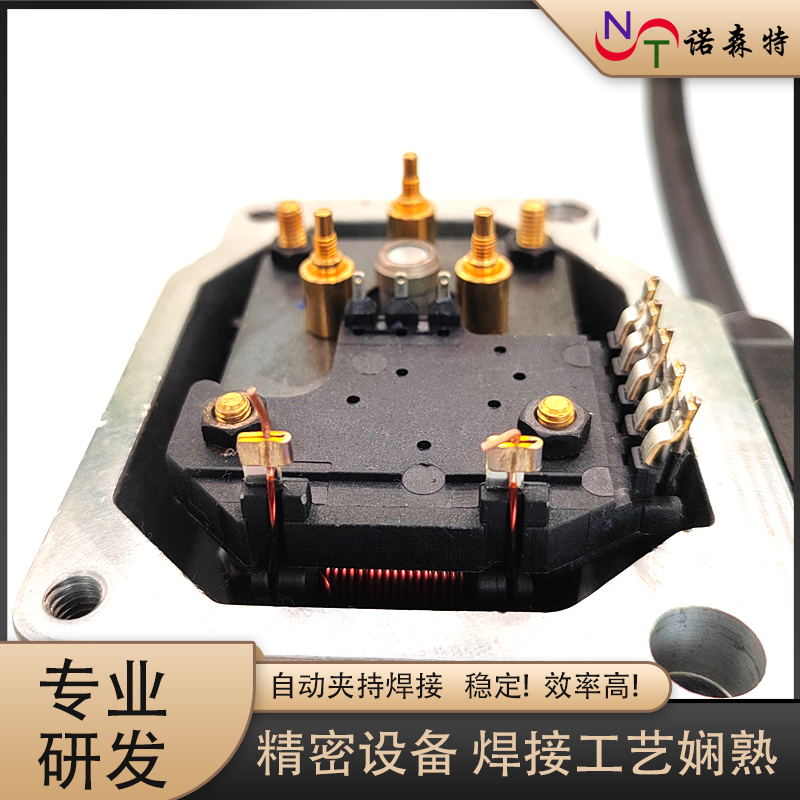

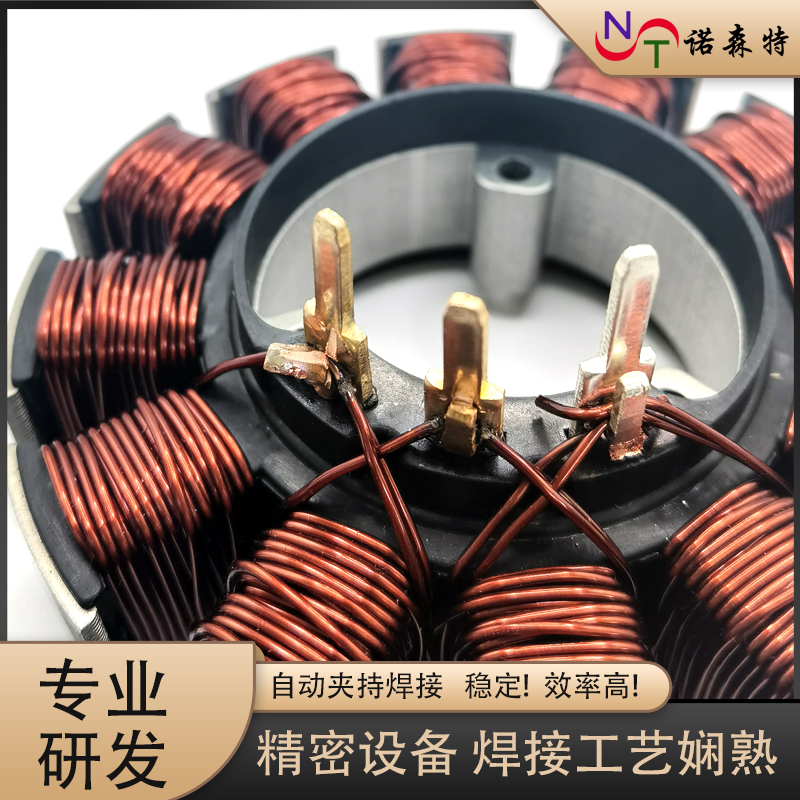

  把端子剥开后可以看到漆包线焊接部分漆皮完全去掉,经过测试漆包线信号无衰减。

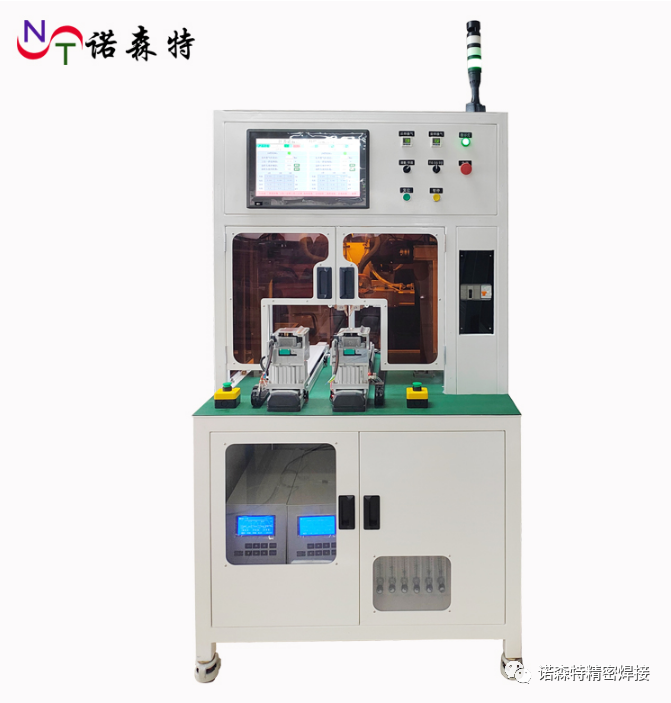

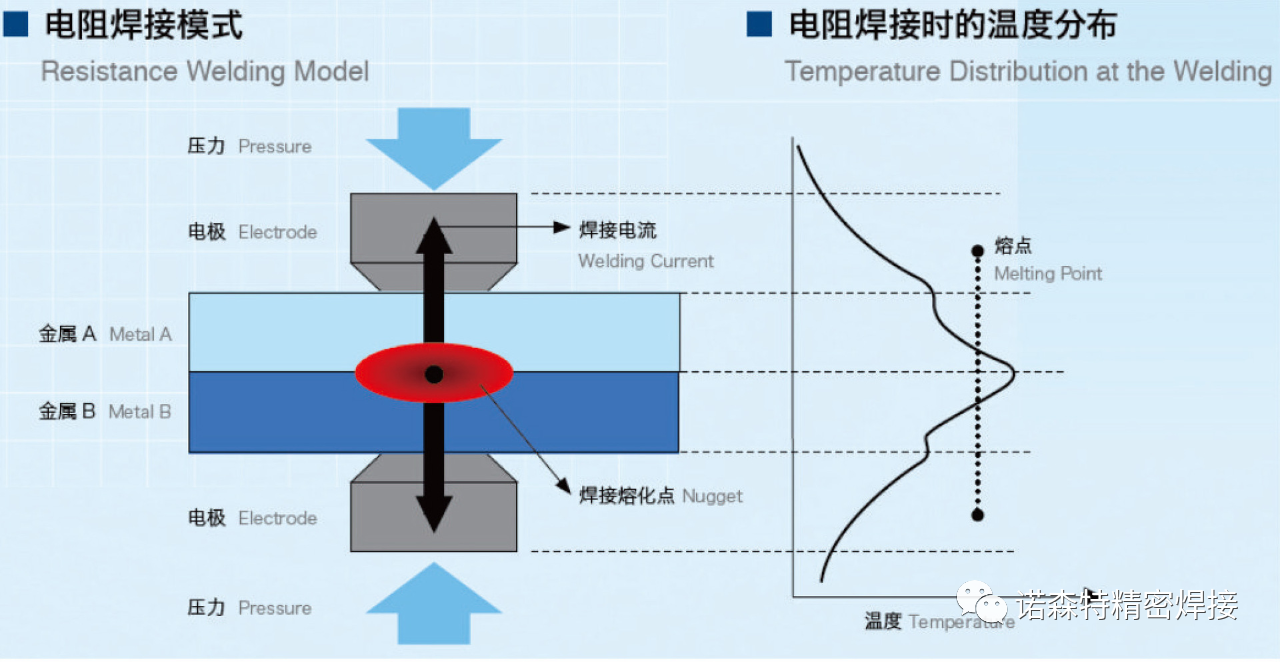

   水平夹持-左右焊接机,是诺森特新自主研发生产销售一款自动电阻焊设备,采用电阻焊接工艺,直接焊接,不用刮漆,无需钎料,大大提高了生产效率。电阻焊接是指将被焊工件紧压两电极之间,并通电流,利用电流流经工件接触面及近邻区域产生的电阻热,将被焊工件接触面加工到熔化货塑性状态,使之形成金属结合的一种方法。简单的说,就是金属之间经过电流产生电阻热形成熔合而完成焊接。

   电机漆包线焊接方法是在原来的汽车电机因为产品结构无法采用传统上下焊接的方式,用水平左右焊的结构能够使焊接更方便快捷。产品焊接要求焊点牢固,同时漆皮要去的干净, 不能出现未导通,同时长时间生产也能够稳定的工作,所有这些要求很考验焊接设备。

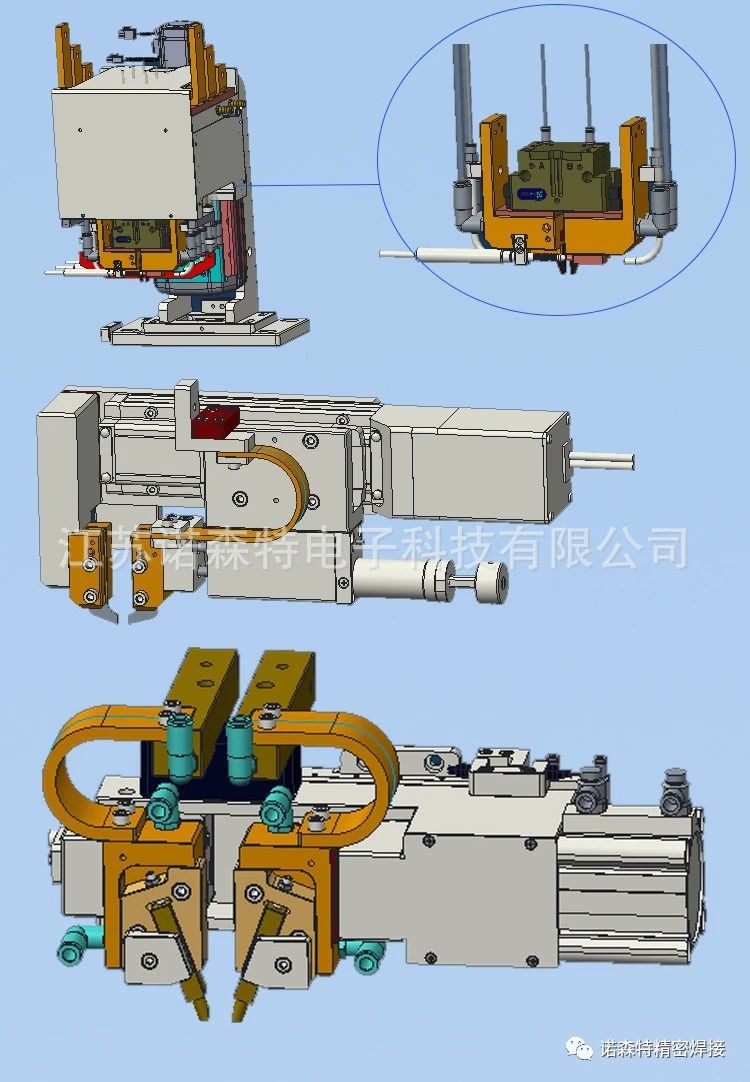

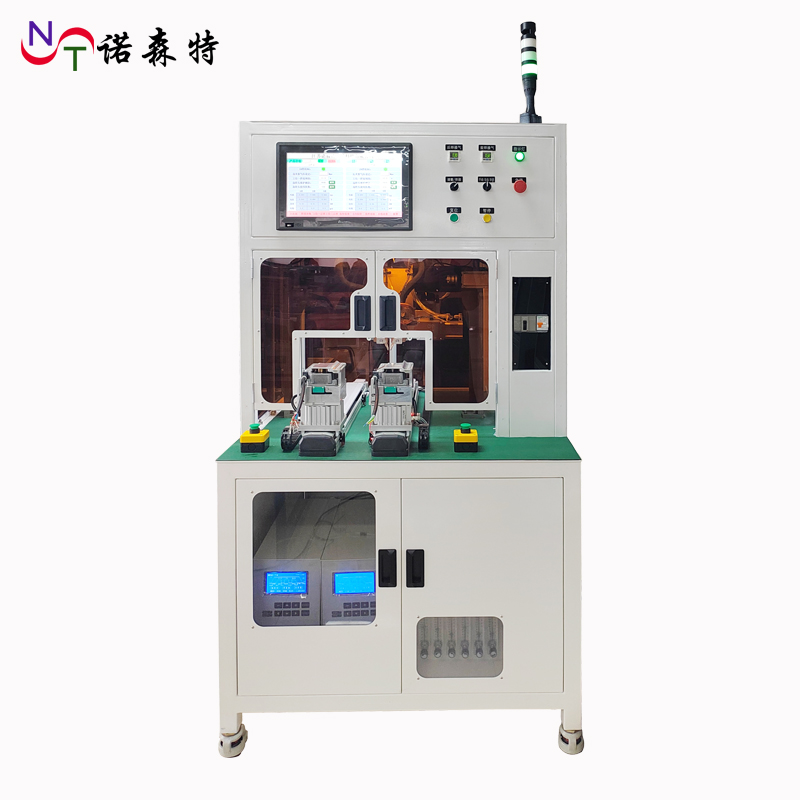

电机漆包线夹持焊接机

夹持焊接机特点:

1、满足各种水平夹持焊接工艺需求,焊接压力从1Kg到200Kg规格齐全

2、良好的冷却系统, 保证长时间量产的稳定性

3、电机的安装便捷性设计,确保更换便捷、准确

4、模块化设计,可独立应用,也可以配合自动化使用

5、有气缸施压模式和电感施压模式多种选择

6、可配置压力、位移传感器,实现压力位移监控功能

专业自主研发、生产、销售夹持焊接机,根据产品结构定制合适的焊接机构。

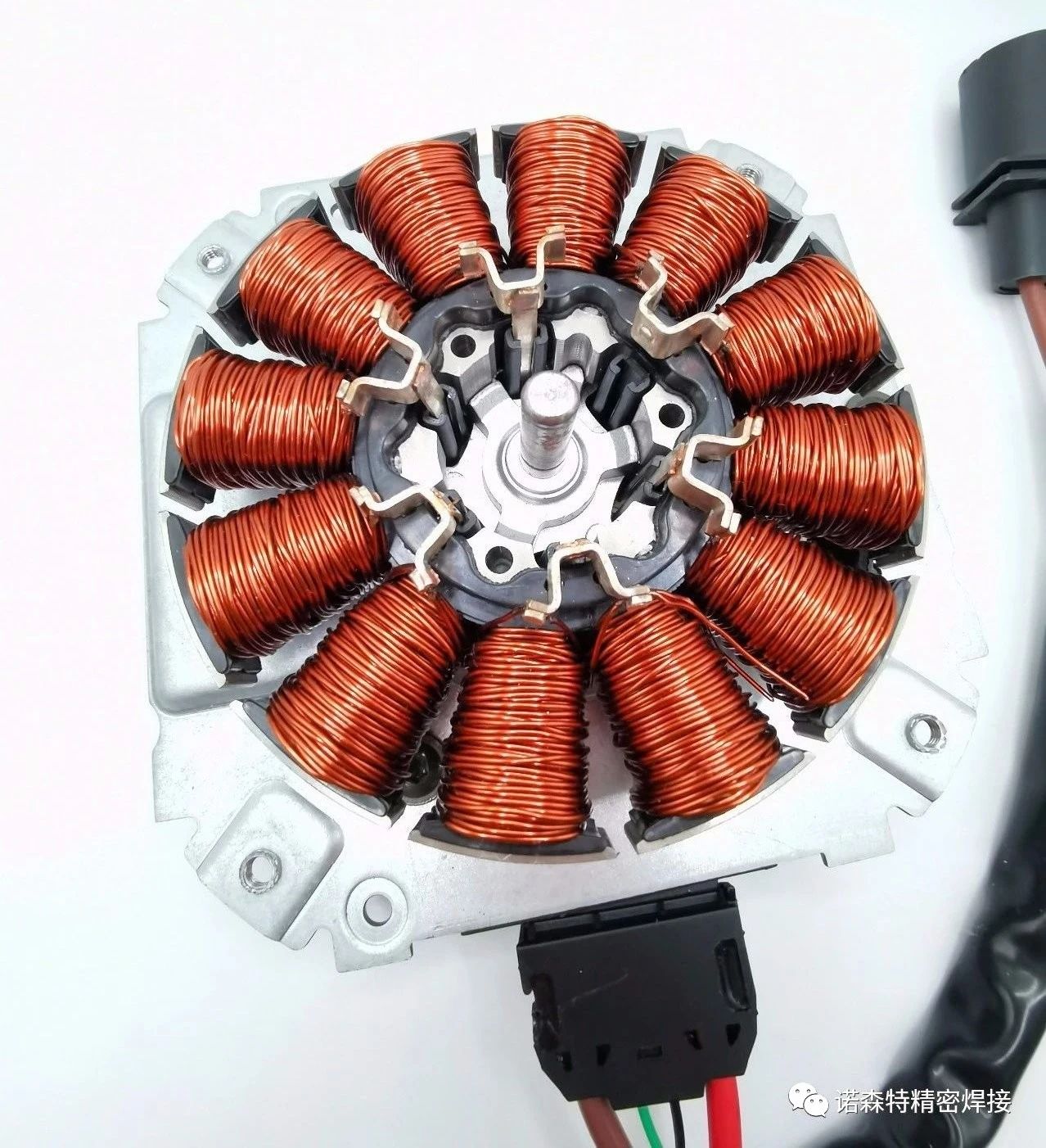

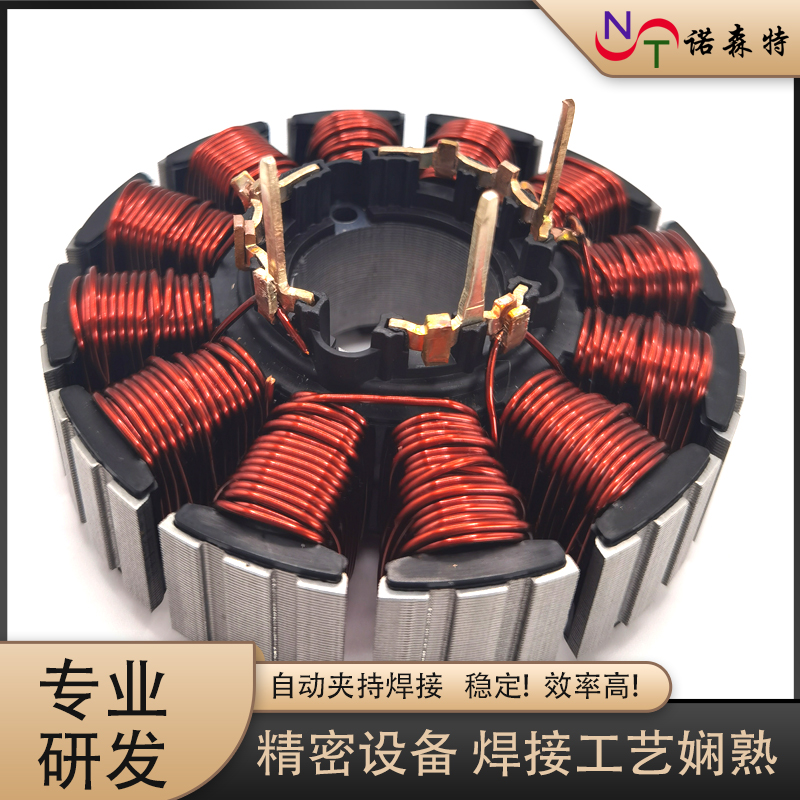

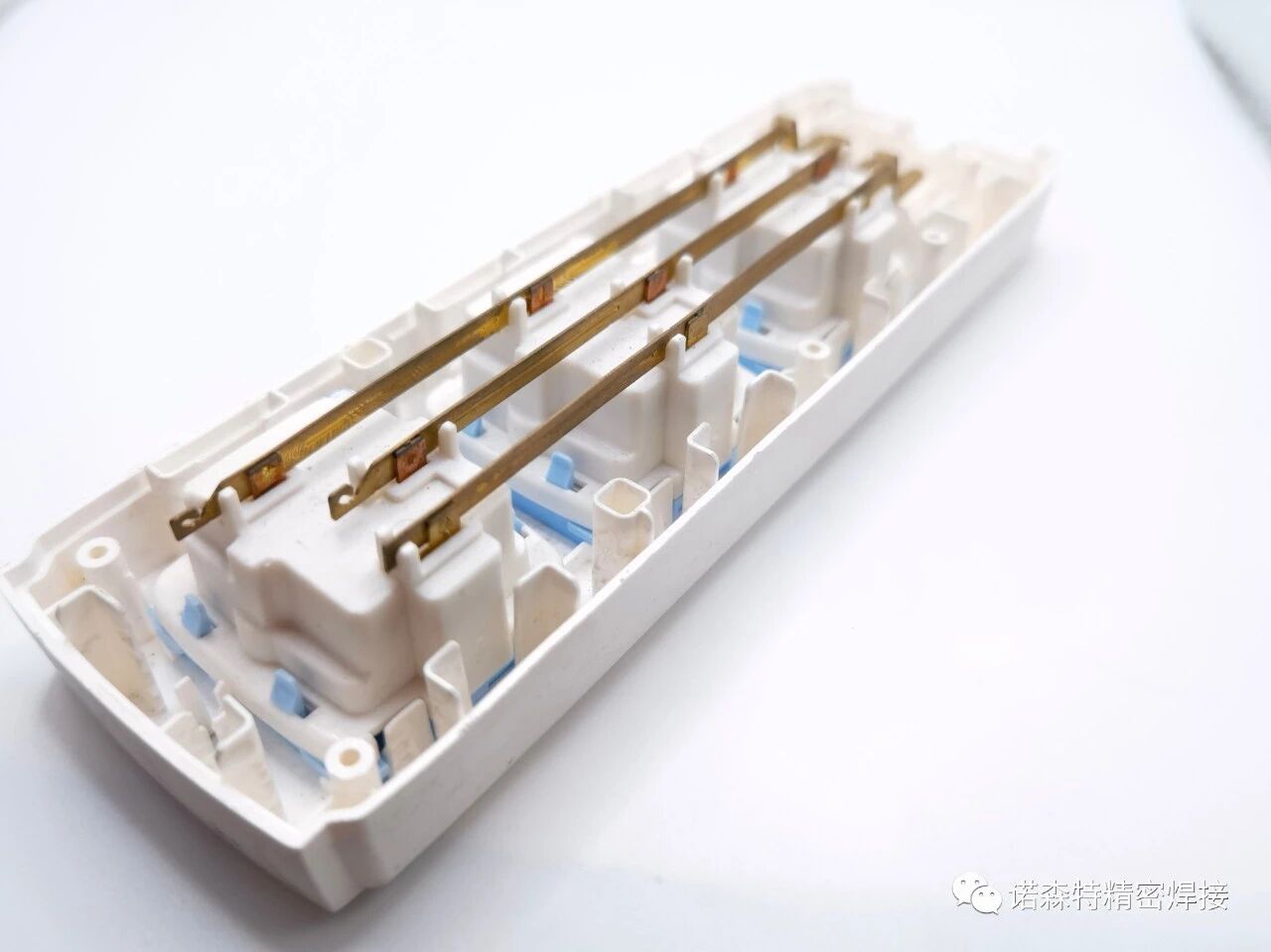

焊接案例

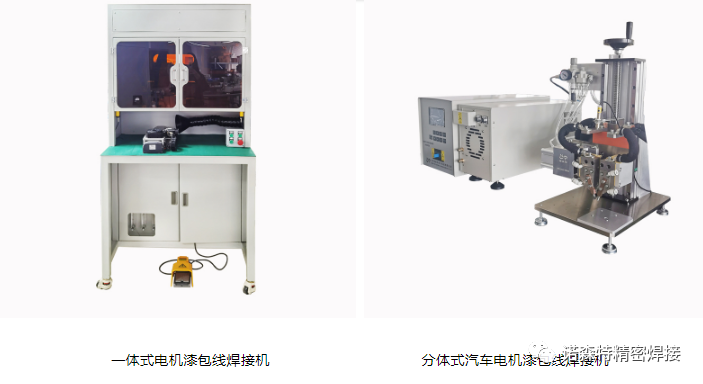

其他定制自动化焊接专机


 以上是电机漆包线焊接方法分享。您的焊接存在任何难点都可以与我们联系,我们会针对产品快速给出更合适的焊接方案为您的生产保驾护航。
