本实用新型涉及一种焊接装置,尤其是一种用于铜片和铜线的对焊机,包括焊接电源,铜片定位装置,铜片活动插在铜片定位装置上:铜片夹紧装置位于铜片定位装置的一侧,铜片夹紧在铜片夹紧装置上;铜线活动放置在铜线定位装置上;铜线夹紧装置位于铜线定位装置的上方,且与铜片夹紧装置相对设置,用于夹紧铜线定位装置上的铜线:及对焊驱动装置,铜线夹紧装置和铜线定位装置均安装在对焊驱动装置上,对焊驱动装置将铜线的端部压紧在铜片的端部:其中,铜片夹紧装置和铜线夹紧装置分别与焊接电源连接。该对焊机通过自动夹紧铜片和铜线,并将铜线和铜片压紧在一起进行电阻焊,焊接质量高、尺寸一致性好、合格率高,并且焊接简单,提高了焊接效率。

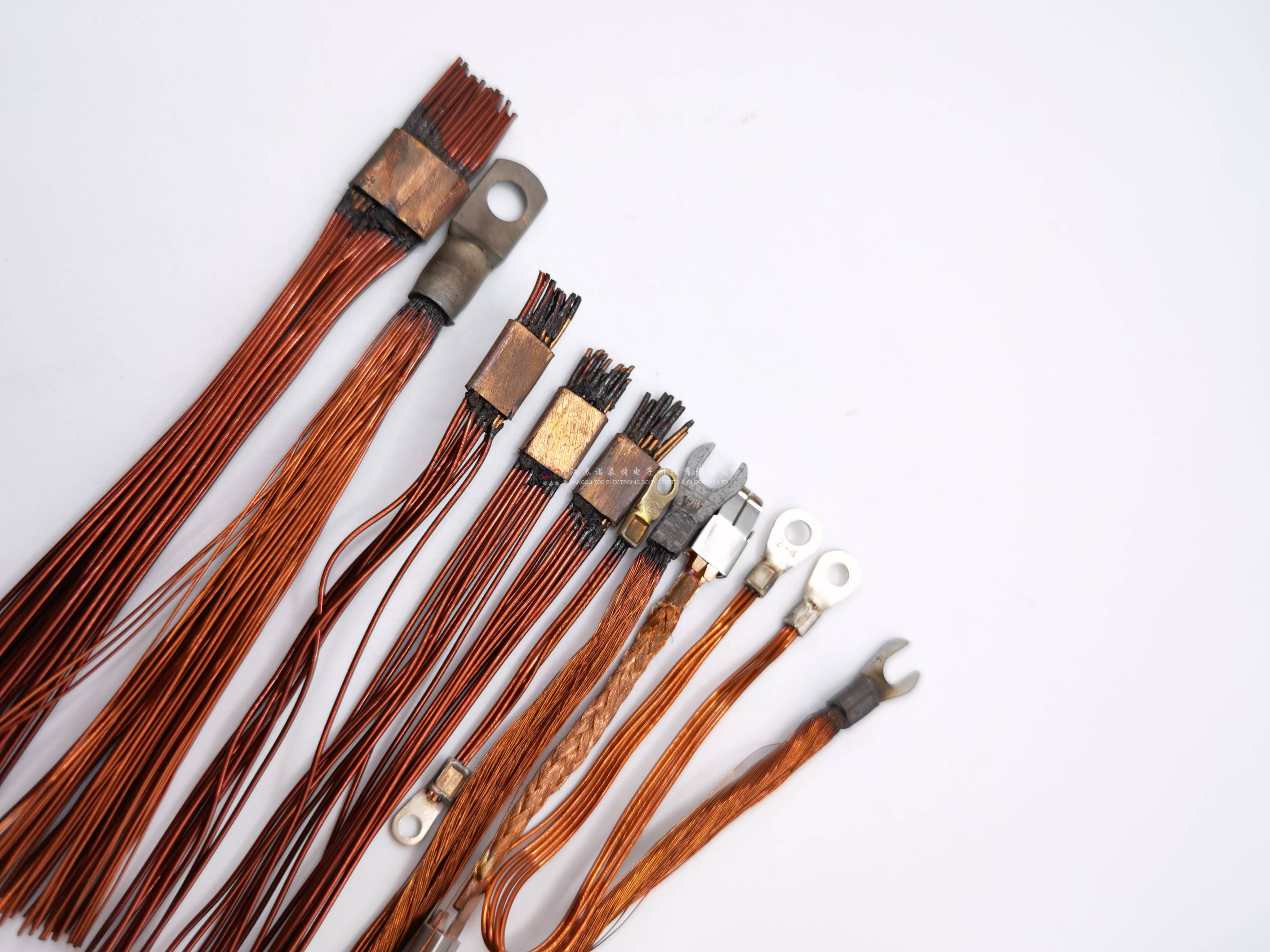

如图所示的产品,铜片的两端均设需要与铜线焊接,目前主要采用氙弧焊焊接,但是由于零件的直径。较小,氙弧焊容易击穿铜线与铜片的连接处,造成焊接失败,焊接合格率低,由于焊接变形尺寸一致性不好,而铜钎焊又会造成铜片和铜线融化,焊接困难。
实用新型内容
为解决上述问题,本实用新型提供一种能够自动夹紧铜片和铜线,并能将铜线压紧在铜片的端部进行电阻焊,焊接方便,并且产品合格率高,尺寸一致性好的。一种用于铜片和铜线的对焊机,具体技术方案为:

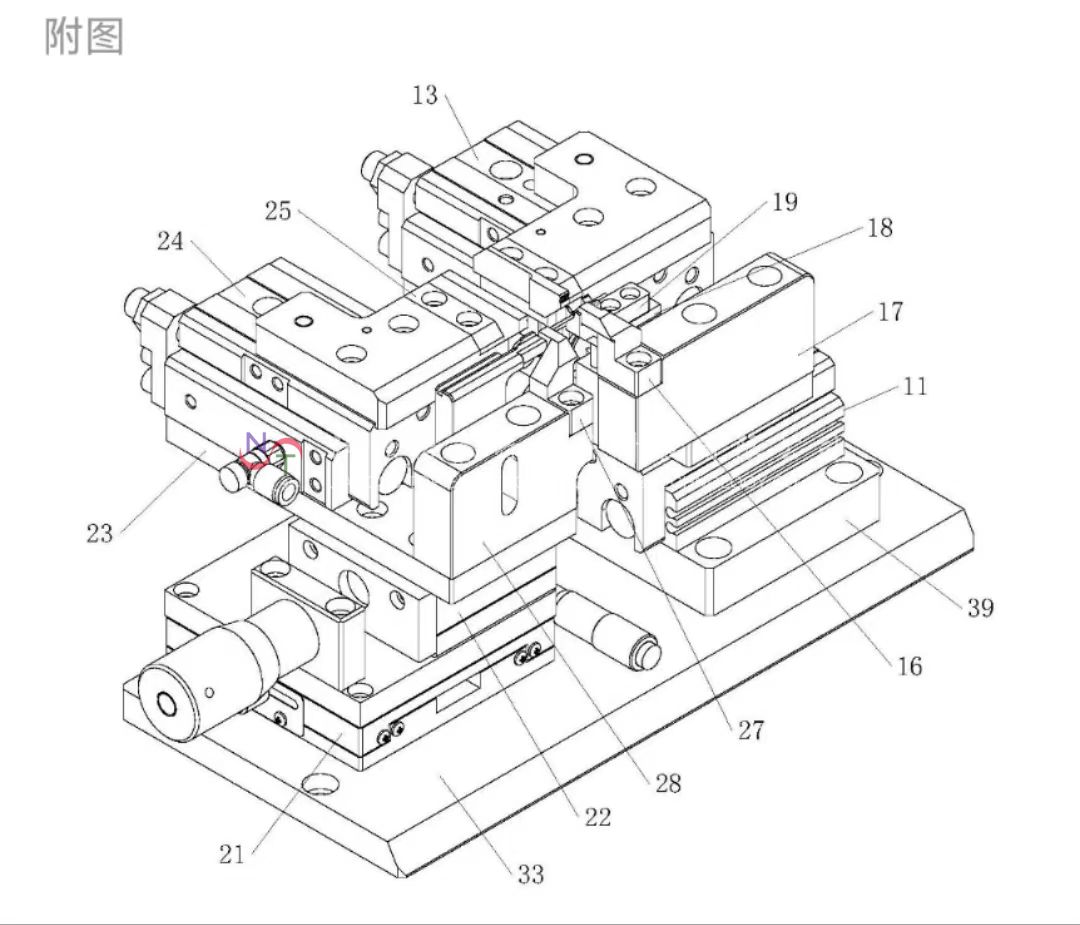

铜片和铜线的精密焊机,包括焊接电源,还包括:铜片定位装置,铜片活动插在所述铜片定位装置上:铜片夹紧装置,所述铜片夹紧装置位干所述铜片定位装置的一侧,铜片夹紧在铜片夹紧装置上:铜线定位装置,铜线活动放置在所述铜线定位装置上·铜线夹紧装置,所述铜线夹紧装置位于所述铜线定位装置的上方,且与所述铜片夹紧装置相对设置,用于夹紧铜线定位装置上的铜线:及对焊驱动装置,所述铜线夹紧装置和所述铜线定位装置均安装在所述对焊驱动装置上,所述对焊驱动装置将铜线的端部压紧在铜片的端部;其中,所述铜片夹紧装置和所述铜线夹紧装置分别与所述焊接电源连接。
通过采用上述技术方案,铜片定位装置方便铜片的安装和定位,然后通过铜片夹紧装置夹住铜片,铜线定位装置方便铜线的安装和定位,然后通过铜线夹紧装置夹紧铜线,再通过对焊驱动装置将铜线的端部压紧在铜片的端部,然后接通焊接电源进行电阻焊接。
由于铜片和铜线均实现的精确的定位,因此能保证焊接尺寸的一致性,而电阻焊能够将铜片和铜线的端部焊接在一起,焊接变形小,不易击穿铜片和铜线的连接处,焊接质量好,产品合格率高,并且提高了焊接效率
