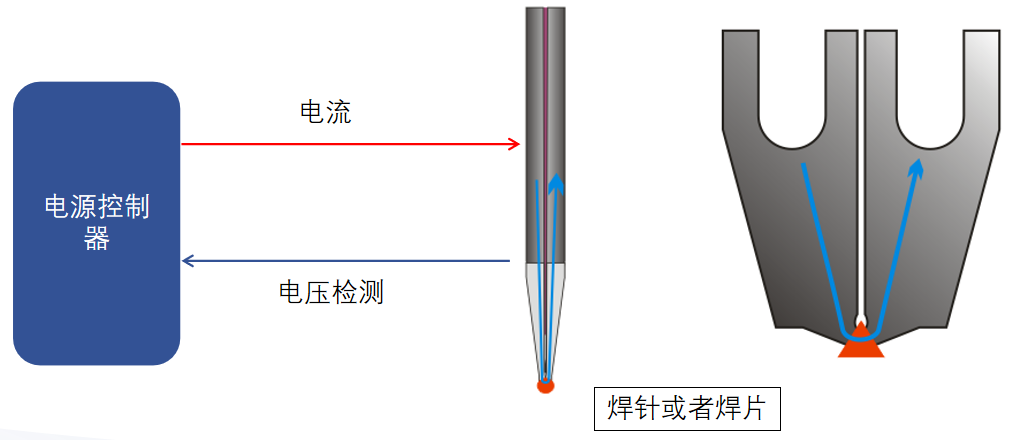

微点焊机焊接的原理-系统介绍

  通过程序设定控制电源的电流和时间使专用的焊头局部产生焦耳热,达到短时高温。同时使焊头与焊接部位压力接触并传导热量给焊接部位,使焊接部位受热达到焊接的目的。
     焦耳热的公式:Q=I2RT(电流、电阻和时间)低压大电流

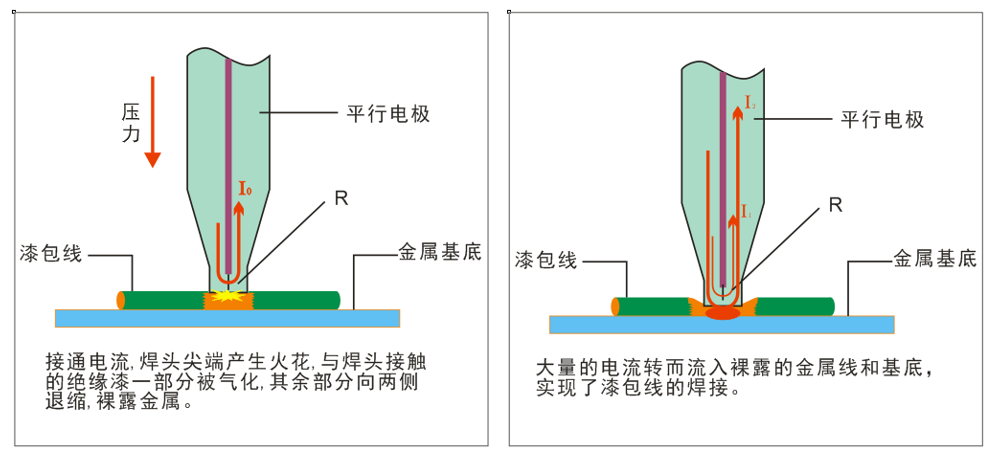

微点焊机焊接的原理-漆包线

1、通过短时间大电流的控制使焊头局部产生短时高温。
2、焊片与焊接部位压力接触,导热给焊接部位,实现热压焊接。
3、焊头的焊接部位可以针对性的设计适合产品的焊接外观需求。
4、焊接的3大要素:电流、时间和压力

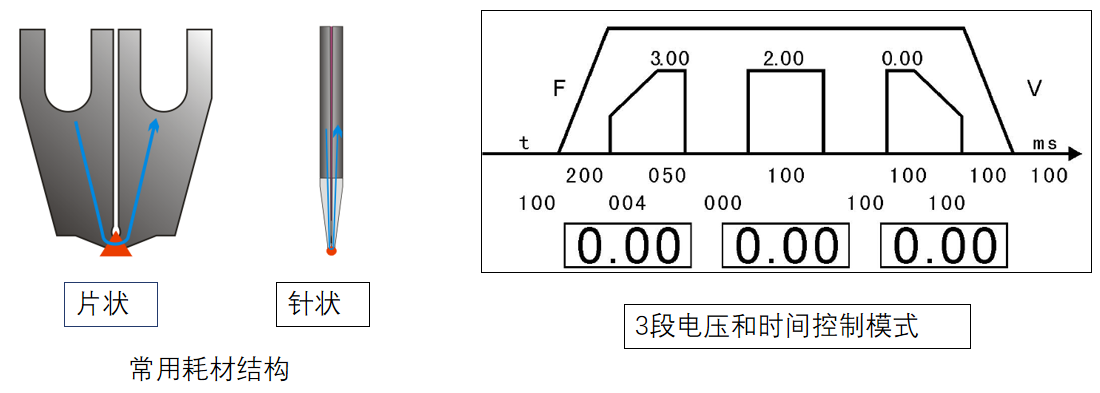

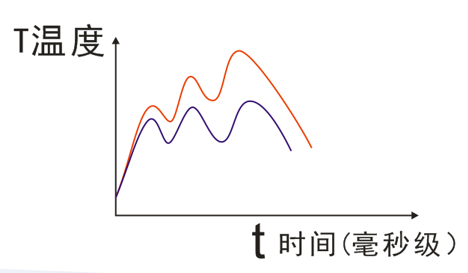

3段电压和时间的分别控制,可实现焊头不同的温度加热效果,达到焊接需要。


微点焊机焊接的特点-漆包线

  • 简化焊接工艺——不需去除表面绝缘漆直接焊接漆包线,避免传统的漆包线焊接需要去漆,加锡的焊接。
  • 可靠性——高温去漆干净,使铜线充分与基体接触。焊点细小牢靠、导电性好、无信号衰减。可以得到高信赖的没有虚焊、浮起的焊接。
  • 速度快——焊接时间段,实际加热过程毫秒级,一般一个焊点的时间1s左右完毕。
  • 稳定性好——国内最新型电源控制技术,时间精度高,输出稳定。定电压输出,闭环反馈,保证焊接部位的一致性。同传统的储能电源相比可延长焊头寿命20-40%.
  • 适应性广——可直接焊接ф0.005-ф0.3mm 的漆包线及金属细线,其中漆包线焊接无需去漆。同时适合各类漆包线焊接行业。广泛应用在贴片电感器、贴片变压器、高频通讯元件、感应式IC卡、微型喇叭、钟表线圈、模块、军工电子等各种带小线圈电子元器件的生产制造。

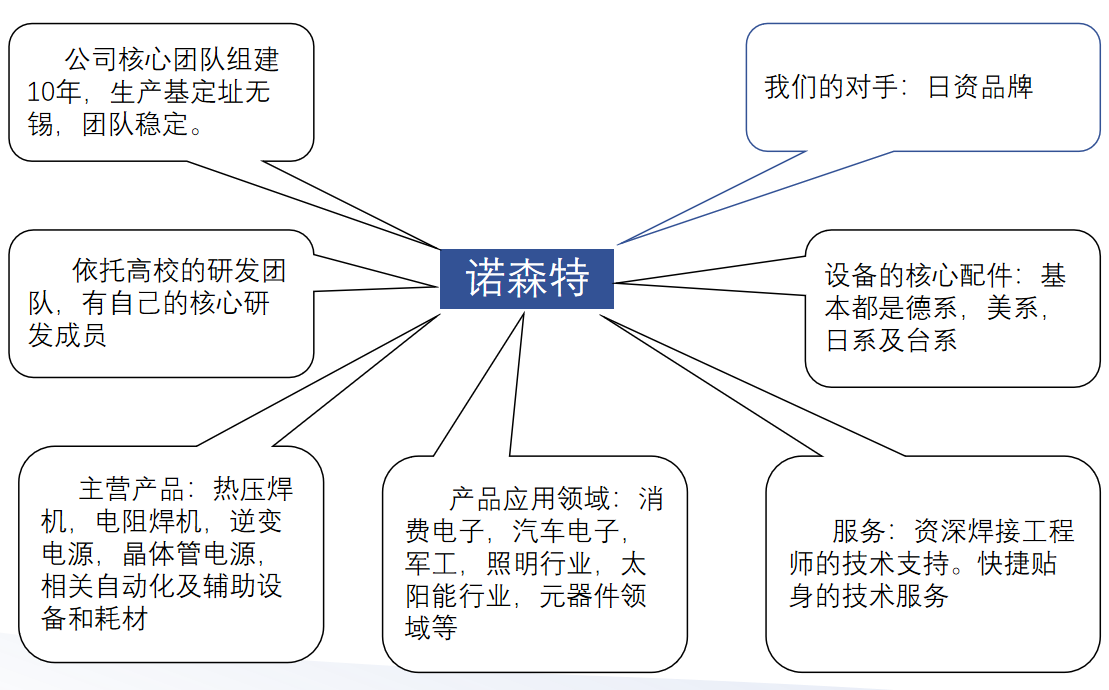

诺森特设备介绍-公司介绍

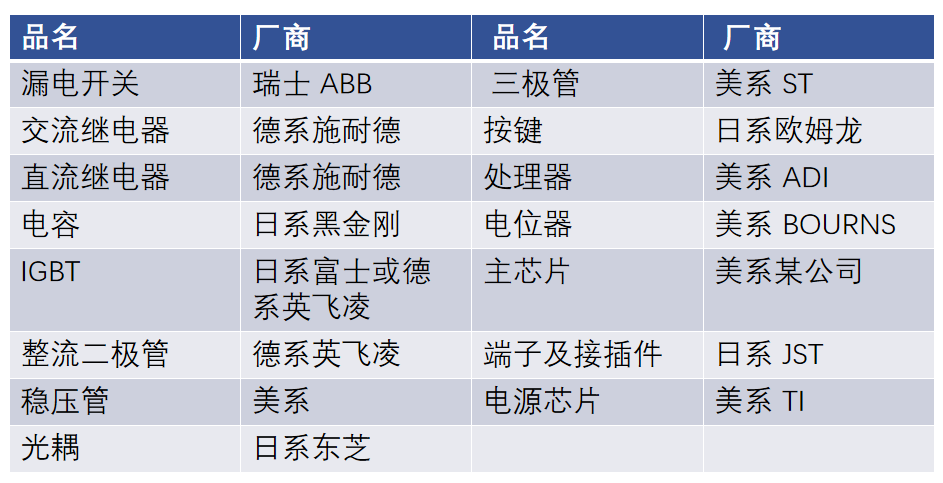

诺森特设备介绍-核心硬件供应商

电子核心及关键部分均系一流品牌,辅助电线部分都采有国内一流品牌--联嘉祥。硬件的质量是产品稳定的天然客观保证。
