诺森特电阻焊接机的原理及构成

发布时间:2020-04-15 09:32浏览次数:
电阻焊接机的原理
电阻焊接机就是将金属和金属焊接在一起。由挟住金属并施加压力的焊头和输出电流的焊接电源构成。
电阻是和行进方向相反的阻力,类似于刹车时由摩擦引起的发热现象。同样电流在两个金属中流动时,金属自身的电阻和接触部的电阻会产生发热现象。电阻焊接就是利用这种焦耳热和压力将金属之间焊接在一起。
电阻焊接机的构成和作用
电阻焊接是将被焊接物用电极挟住后,施加压力的同时进行通电。
焊接电源:控制焊接电流的大小、时间、波形。
焊接变压器:将电源控制的电流转变为大电流。
焊头:控制压力。
焊接电极:对被焊接物施加压力并通电。

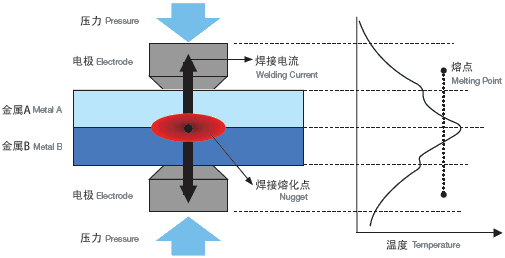

电阻焊接模式电阻接时的温度分布

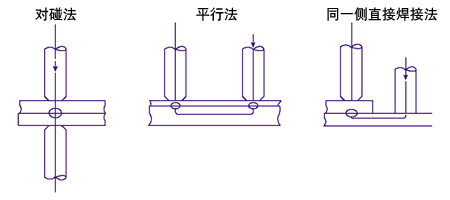

焊接电流的通电方式
一般从焊接物的形状去决定焊接电流的通电方法、大致可分为三类。另外对于不同的通电方法施加不同的压力、据此选择相对应的焊接头。

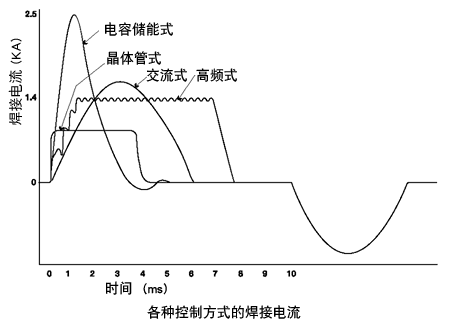

电阻焊接电源的种类及特长焊接电源是指控制焊接电流的装置。根据控制方式可分为高频式、晶体管式、电容储能式、交流式四类、对应于多种多样的焊接物。





特性/形式
交流式
电容储能式
晶体管式
高频式
焊接火花防止
电源变动时的安定性
焊接效率
反馈控制
特长 铜线、板材 热影响小 微小元器件 无火花焊接



焊接参数及接条件
焊接参数的选定: 一般由以下三个变量决定。
  • 焊接电流或电压、功率
  • 焊接时间
  • 压力

另外决定焊接质量的因素

  • 焊接材料的形状
  • 焊接材料的尺寸
  • 焊接材料的表面电镀层材料及厚度
  • 电极的材料及形状
  • 理想的焊接电源及焊头的选定
