漆包线焊接工艺_不去漆_不加锡
发布时间:2020-05-15 14:27
浏览次数:
次
电机定子漆包线与钩子/铜端子/与铜箔焊接工艺

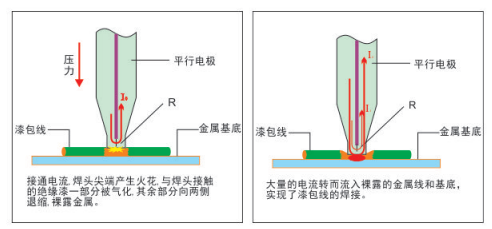

漆包线点焊机配用逆变直流焊接电源,输出稳定,温度控制精确。配以精密加压机头和专用焊头(耐高温大电阻材料),漆包线焊接采用专用焊头,利用电流流过焊头产生的电阻热,首先脱去漆包线表面的绝缘漆,随后将热量传到焊盘上熔化焊盘金属或焊锡,焊锡与铜线依据钎焊原理形成焊接接头。当焊盘表面不是焊锡而是其它物质如镍、铜)或不存在其它物质时,要求的温度较高。
漆包线和焊盘不同时,对热量的需求量是不一样的,需要合适的焊头、以及需要适当的电源输出电流、通电(脉冲)时间与之相匹配。产品需要热量大,焊头的截面、电源的输出就要大,才能保足够的热容量。
适用焊接的漆包线线径:
焊接方式叫微点焊焊接工艺,适合细小漆包线(直径0.3mn内)的不去漆焊接,如果漆包线太粗,则焊接需要的热量是非常大,用于微点焊工艺的焊头发热是有极限可能会满足不了,无法达到焊接效果。如果漆包线线径较大,有两种工艺:一是可以去皮再焊接。另一种工艺: 不想多一道去工序直接焊接,也可以实现,只是这种焊接工艺就不能适用了,较大线径漆包线焊接工艺可以看看热熔焊接工艺
应用行业
漆包线点焊机广泛应用在贴片电感器焊接、贴片变压器
焊接
、高频通讯元件
焊接
、感应式IC卡
焊接
、微型喇叭
焊接
、汽车电子
焊接
、蜂鸣器
焊接
、助听器
焊接
、经硅晶圆模块
焊接
等各种带小线圈电子元器件的生产制造上。

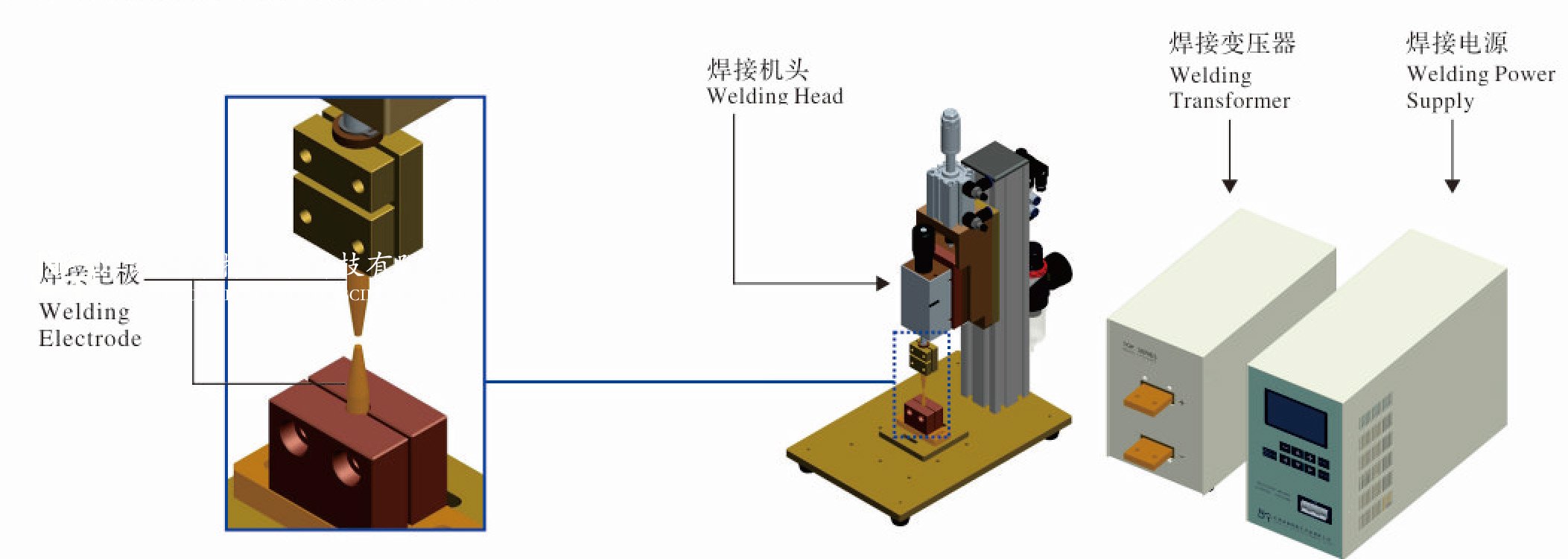

漆包线焊接的构成和作用
将被焊接物用电极挟住后,施加压力的同时通电。
1.焊接电源:控制焊接电流的大小、时间、波形
2.焊接变压器:将电源控制的电流转为大电流
3.焊头:控制压力
4.焊接电极:对焊接物施加压力并通电
细小线径漆包线点焊机焊接优势:

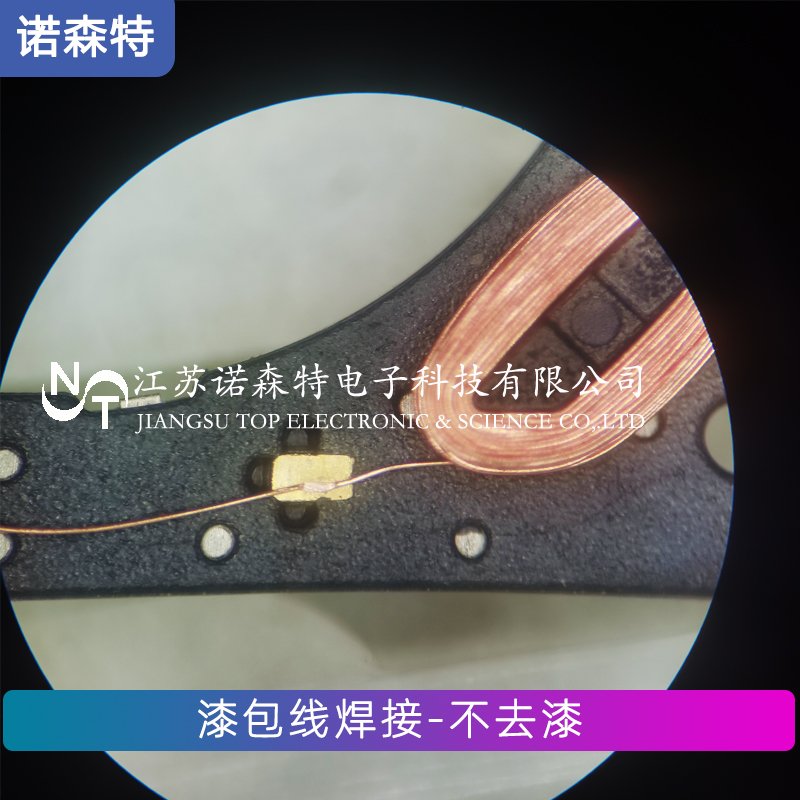

1. 不用去除表面绝缘漆直接焊接漆包线
2. 焊点细小牢靠、导电性好、无讯号减弱
3. 可直接焊接φ0.005mm至φ0.3mm的漆包线
4. 恒电压输出,能量稳定,可延长焊头寿命40%
我司漆包线点焊机采用逆变直流电源,根据电流、电压的反馈方式可以得到稳定的焊接品质。适合于连续高速焊接的自动化机器。
1. LED直观显示,操作方便
2. 具有恒流、恒压、恒功率及定脉宽控制方式
3. 三波段电流设定 ,具有缓升缓降控制
4. 焊接参数的上下限监控,多参数动调功能。
5. 完善度的外部通信功能,适合各类专机配合。
