铜线压方整形焊接-汽车线束压方形焊接机

发布时间:2022-08-15 15:51浏览次数:

   汽车线束是汽车电路的网络主体,没有线束也就不存在汽车电路。目前不管是高级豪华汽车还是经济型普通汽车,线束编成的形式基本上是一样的,都是由电线、链插件、包裹胶带组成。汽车电线都是铜质多芯软线,有些软线细如毛发,几条乃至几十条软铜线包裹在塑料绝缘管内。汽车线束内的电线常用规格有截面积0.5、0.7、5、1.0、1.5、2.0、2.5、4.0、6.0等平方毫米的电线。

   对于这些铜线焊接 ,目前市场上应用比较广泛的焊接工艺是铜线压方整形焊接工艺,诺森特自主研发、生产、销售的专业的汽车线束压方形焊接机,焊点牢固,无散线,无短路。设备稳定,操作简单,效率高。

   铜线压方焊接是基于电阻焊接原理,即用电极对被焊接物施加一定的压力的同时通电、利用电极间的接触电阻产生的焦耳热熔化金属而达到焊接的目的。而压方成型机的原理是利用陶瓷和电极夹持形成方型腔,通过大电流让线束焊接成型。

铜线压方整形焊接机的优越性

1、操作简单,效率高
2、可多种尺寸压方调整,不会像超声波无法调整尺寸
3、完全可以替代avio压方机构,并且性价比高
4、线束成型尺寸精确,可控制在±0.05mm内
5、10mm平方/1mm平方以下都可以压方焊接




铜线压方整形焊接机配置直流焊接电源(选配)

1、LCD直观显示,操作方便。
2、直流输出,热效率好,节能降耗,输出稳定;逆变频率4KHZ或1KHZ,焊接时间可任意控制;
3、具有恒电压、恒功率、恒电流、定脉宽模式控制;可极大减少产品焊接不良率。
4、三波段电流设定,具有电流缓升缓降控制,可有效解决飞溅,更加保证了焊接的稳定性。电极寿命能有效延长。
5、完善的外部通信功能,适合各类专机、自动化产线配合。



                                                            焊接电源参数

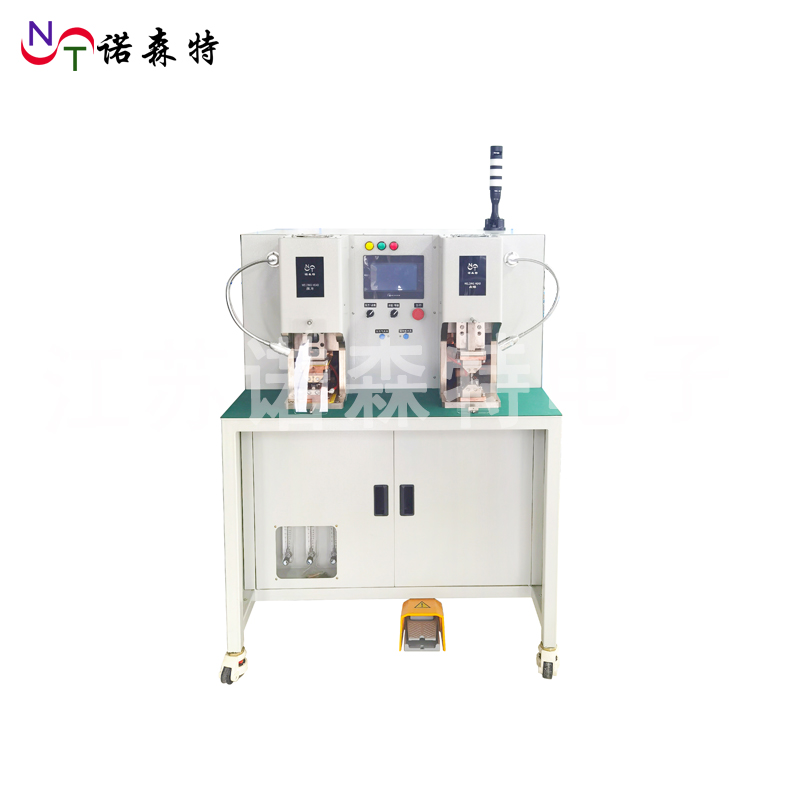

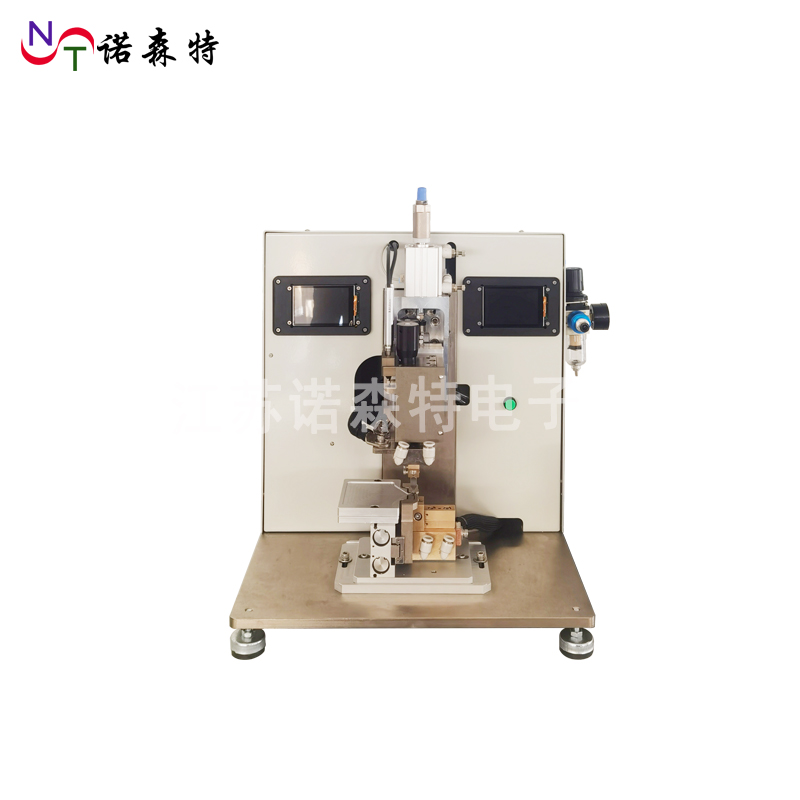

其他定制款汽车线束压方整形焊接机

压方一体机.jpg 压方机构.jpg

双头压方焊机1.jpg 双线压方焊接机.jpg

应用行业广泛:

汽车线束:汽车高压线束焊接,

铜线压方焊接案例

1mm2平方以内铜线与铜端子压方焊接




铜线线束与电阻/电敏引脚压方焊接





单股铜线线束压方焊接





多股铜线线束压方焊接






其他铜线束压方焊接



质量保证-售后服务

1、优秀售后服务,公司总部在无锡,辐射长三角,服务全国。能够及时、快速反应客户所反馈的问题
2、我司售出所有产品必须在检测试合格后方可发货;并由我司负责把产品安全地运抵目的地。
3、售出后,我司会配备专业设备培训技术人员,对设备管理、维护免费提供必要技术培训,包括:设备参数设置,设备调试;设备使用中的注意事项;设备维护的基本要求。
4、所有出厂设备自交付百期起免费保修壹拾貳个月(人为损坏及不正当使用造成损坏我司会适当收取材料成本费)。终身维护。
