Hotbar焊接的原理-系统介绍

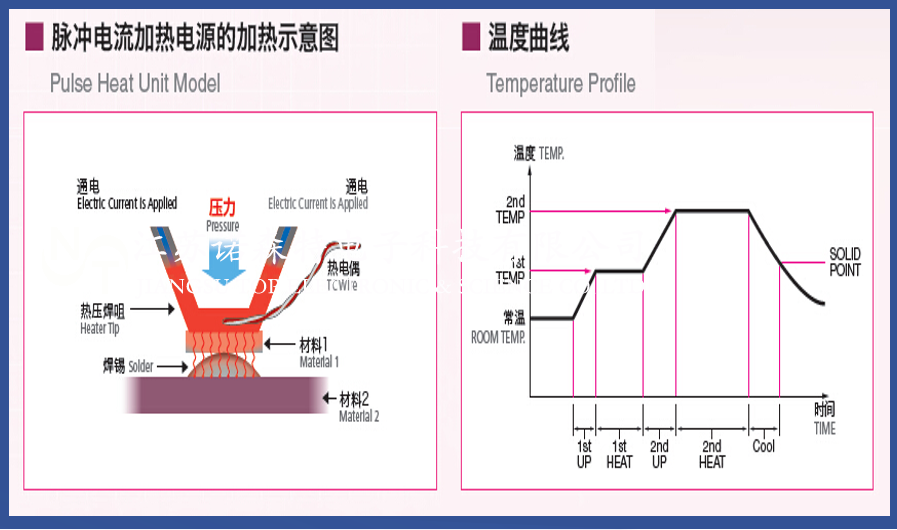

通过程序控制电源放电使专用的热压头产生焦耳热,达到设定的温度。通过施加一定的压力使热压头与工件焊接部位充分接触,传导一定的热量使工件锡层融化,然后保压快速降温,达到锡层固化连接。
  焦耳热的公式:Q=I2RT

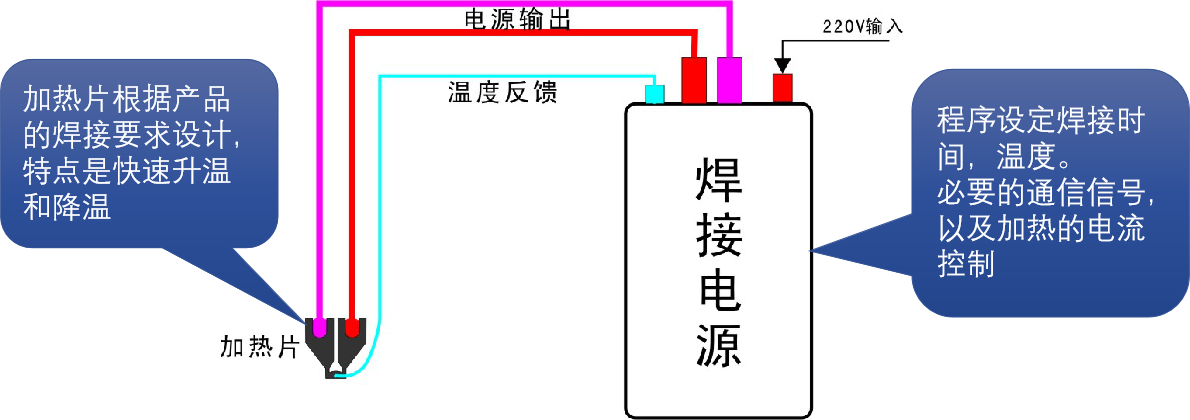

  江苏诺森特hotbar焊接工艺介绍一(图1)


Hotbar焊接的原理-焊头的特点

江苏诺森特hotbar焊接工艺介绍一(图2)

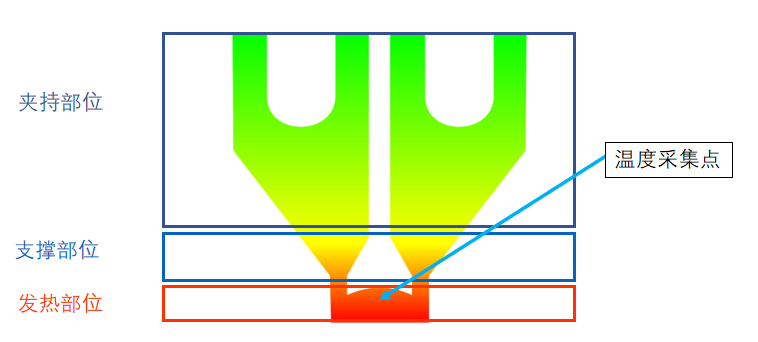

夹持部位:主要起装夹和导电作用,发热量低;
支撑部位:主要起支撑和导电作用,同时也需要发热;
发热部位:主要起发热和压接产品,并使锡层固化成型作用;
加热片的要求:需要良好的导电性——不浪费电源功率;高阻值材料,可快速通过电流产生的焦耳热升温——升温快;具有快速冷却的特点——控温精确,提高效率。依次来看温度在发热部位最高。

Hotbar焊接的原理-焊接过程

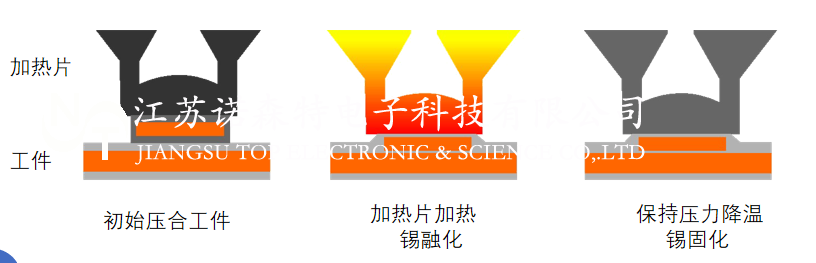

江苏诺森特hotbar焊接工艺介绍一(图3)

过程中的几个必要条件:
1、足够的温度:高于锡的熔点。
2、足够的时间:保证热量能充分传递,并使锡融化。
3、热传导系数大:热量依靠接触式传导,接触的越充分,热量传导越快,溶锡越快。保证加热片良好的接触工件和一定的接触力是增大传导系数的重点。

江苏诺森特hotbar焊接工艺介绍一(图4)

Hotbar焊接的优点

  • 节能降耗——焊接时通电加热熔化焊锡或树脂,熔化后断电冷却。
  • 可靠性——在加压的状态下直到焊锡凝固,可以得到高信赖的没有虚焊、浮起的焊接。
  • 速度快——针对多pin焊接一次性焊接完毕,一般时间5-8s完毕。
  • 稳定性——设备焊接稳定可靠,避免人工焊接需要培训熟练的焊锡工,以及焊锡对人员的健康影响问题。
  • 节省焊锡——Hotbar只需要合适的锡量就可以保证可靠的焊接,避免人工浪费锡丝。

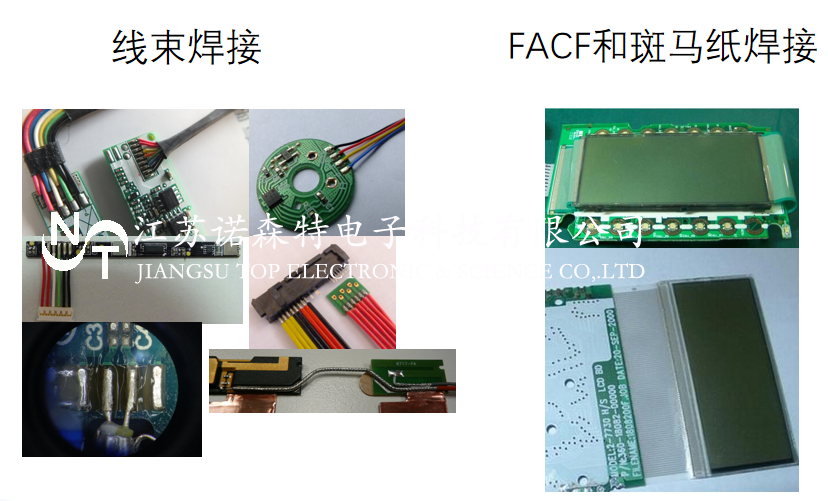

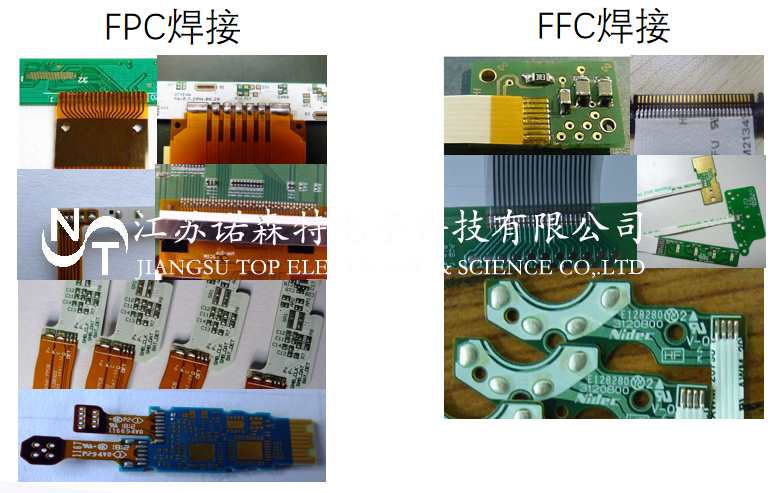

  • 人工无法替代性——针对特殊产品或部位的焊接人工无法焊接,Hotbar可以有效的焊接,如:单面FPC、ACF连接、极细同轴线连接、极小pitch焊接、斑马纸连接、树脂铆接以及狭小空间焊接等。
  • 外观一致性——Hotbar焊接类似模具式的压接成型可以保证产品焊接的外观一致性,无人工焊接的不规律性。


Hotbar焊接的缺点

  • 焊头的保养——焊头长时间高温高热状态焊锡工作,易出现碳化物积累,及结构磨损,需要定期保养。具体的保养周期依照具体的情况而定(几百次到几万次)
  • 无法加锡——Hotbar只是完成加热焊接功能,无法对焊接部位的锡量进行处理。需要在焊接产品上预上锡达到足够。如果需要送锡处理需要另外的送锡装置处理。
  • 产品的定位——Hotbar焊接机只是一个工具,需要产品定位完善才能方便的焊接。
