金丝焊接一般指0.3mm直径以下的芯片引线焊接，常焊接的金丝线径为0.025mm，多应用于集成电路和半导体传感器或其他器件中。黄金具良好的延展性，能压成薄箔，具极高的传热性和导电性。纯金具有良好的抗化学腐蚀性，是非常好的电镀材料，常应用于航空航天电子、军工电子以及医疗电子中，应用非常广泛。

 这篇文章介绍的金线焊接案例是某传感器中金线与pcb电路板焊接，金线线径为0.05mm，电路板焊盘为镀金层，共8个焊点需要焊接。金丝与镀金层也是金属与金属焊接，一般采用电阻焊工艺。

  电阻焊工艺是指将被焊工件紧压两电极之间，并通电流，利用电流流经工件接触面及近邻区域产生的电阻热，将被焊工件接触面加工到熔化货塑性状态，使之形成金属结合的一种方法。简单的说，就是金属之间经过电流产生电阻热形成熔合而完成焊接，如下示意图：

因为这种工艺是金属之间的熔合焊接，无需钎料，所以有以下优势：

1.焊接时间短，效率高，热量集中，无须其它再处理工艺

2.成本低，不需其它添加辅材。

3.操作简单易实现自动化和组入生产流水线。

虽然我们介绍金线焊接采用电阻焊工艺，但是也不是所有的电阻焊机都可以做到传感器芯片引线的焊接。市场上焊接电源分很多种，现在常用的从分为交流焊接电源，直流焊接电源，晶体管焊接电源。根据产品尺寸、材质、焊接要求等不同，需要选择合适的焊接电源。针对这款传感器产品，芯片引线金线尺寸为0.05mm，焊盘镀金层为几十微米，产品尺寸要求焊接电源必须能够高精度控制电流，同时需要与之配套的精密焊接机构部分。

我司自主研发生产的精密焊接电源，电流控制精确、稳定。能够得到很好的焊接品质。

1、高频100KHz控制精度。

2、z大输出电流300A，分辨率1A。

3、定电流，定电压，以及混合工作模式。

4、时间精度0.01ms。

5、具有焊接电流，电压，功率和电阻显示功能。

6、焊接参数多项监控，并具有超限报警功能。

7、具有多项产品焊接参数保存功能。

8、彩屏显示，视觉效果更好。

1、LED直观显示， 操作方便。

2、具有恒流、恒压、恒功率及定脉宽控制方式

3、三波段电流设定，具有缓升缓降控制

4、焊接参数的上下限监控及多参数调动的功能

   5、完善的外部通讯功能，适合各类专机配合。

1、焊接电流上升快：焊接电流的上升速度与以往的机型相比提高了45倍，实现了短时间内的高品质焊接

2、不需要焊接变压器：焊接电流由晶体管式电源直接控制，不需要焊接变压器。

3、内置检测机能：在正式通电流之前可以用检测电流对工件的有无、以及工件的状态进行确认。

4、三种控制方式可供选择：有【定电流】【定电压】【定电流和定电压组合】这三种模式可选择

5、极性切换型：解决了极性效果，使焊接的焊斑保持均匀

以上三款精密焊接电源均可依据产品尺寸、材质和焊接要求选择。

                            金丝焊接机

配置高精密焊接机构：

1. 忽略工件高度变化，压力保持不变。
2. 采用机械脚踏控制电极下压，便于产品对位。

3. 内设触发开关，到达触发位才能触发焊接。

4. 压力指标数字化显示，便于记录。

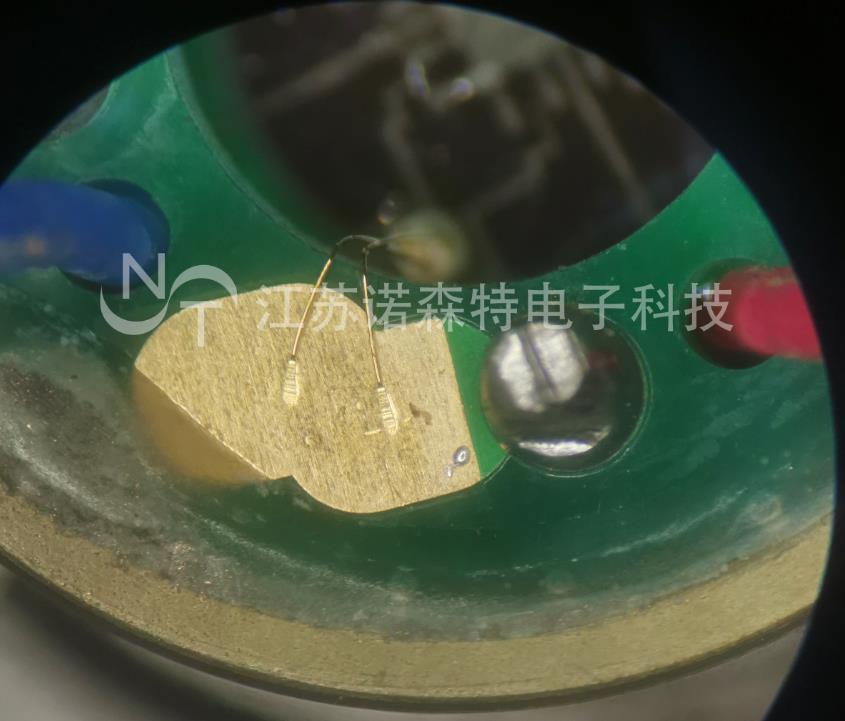

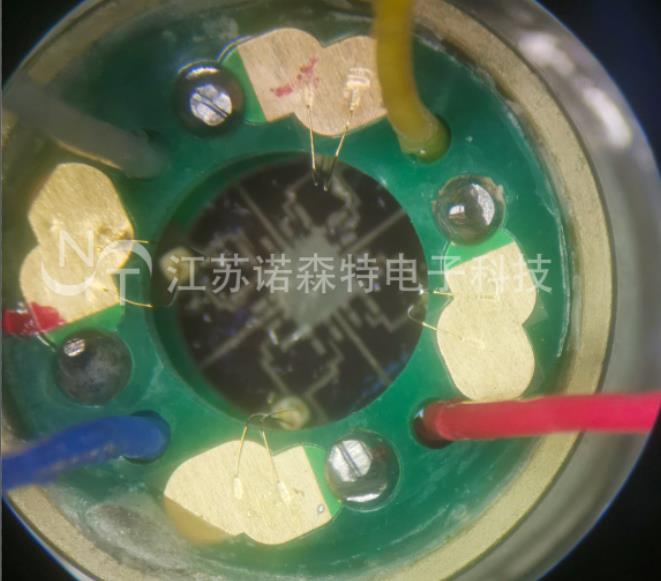

焊接效果展示：

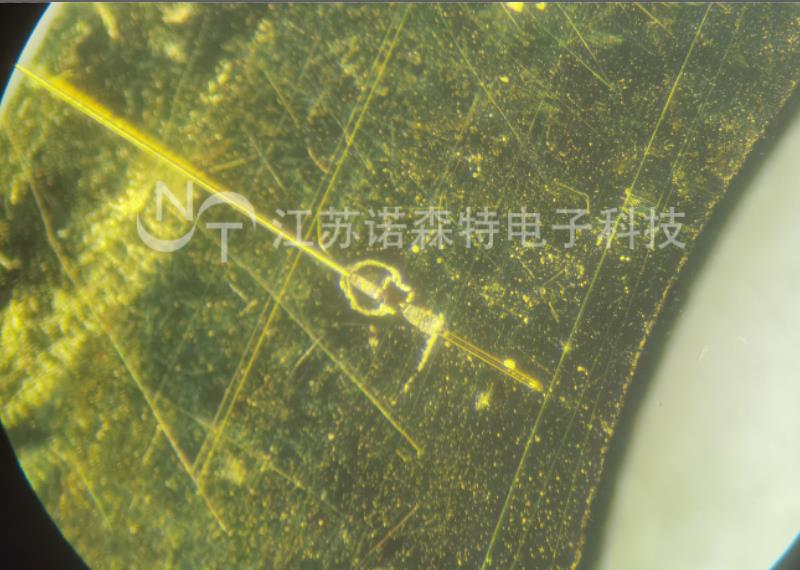

其他金丝焊接案例

此款高精密传感器芯片引线金线焊接机，不仅可用于金丝焊接，还可以用于铂金丝焊接、银丝焊接、镍铬丝焊接、铜丝焊接以及其他铂金合金丝焊接等。
