特细漆包线焊接方法-自动漆包线焊接机

产品特点:超细漆包线不去漆焊接原理 1、通过短时间大电流的控制使焊头局部产生短时高温。 2、焊片与焊接部位压力接触,导热给焊接部位,实现热压焊接。 3、焊头的焊接部位可以针对性的设计适...


工件打样:工厂内备有多种功率的精密逆变点焊机(碰焊机)、热压焊机、自动化专机,并且有几百种适合不同产品的夹具、焊头(还可根据产品设计夹具、焊头),无论贵司有任何产品存在焊接难点问题,欢迎您来我司(或将工件寄到我司)焊接打样,我们工程师多年的“电阻焊研究”和对焊接工艺的深度理解,都有可能帮你找到合适的焊接解决方案。

特细漆包线焊接方法-工艺

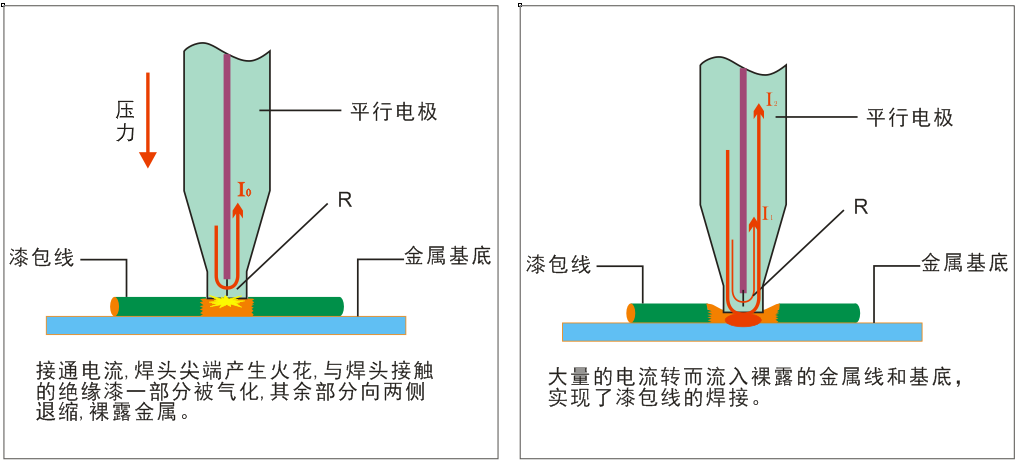

   特细漆包线焊接机配用逆变直流焊接电源,输出稳定,温度控制精确。配以精密加压机头和专用焊头(耐高温大电阻材料),漆包线焊接采用专用焊头,利用电流流过焊头产生的电阻热,首先脱去漆包线表面的绝缘漆,随后将热量传到焊盘上熔化焊盘金属或焊锡,焊锡与铜线依据钎焊原理形成焊接接头。当焊盘表面不是焊锡而是其它物质如镍、铜)或不存在其它物质时,要求的温度较高。

   漆包线和焊盘不同时,对热量的需求量是不一样的,需要合适的焊头、以及需要适当的电源输出电流、通电(脉冲)时间与之相匹配。产品需要热量大,焊头的截面、电源的输出就要大,才能保足够的热容量。

   这种漆包线焊接工艺不用去漆、不用上锡。


1、通过短时间大电流的控制使焊头局部产生短时高温。
2、焊片与焊接部位压力接触,导热给焊接部位,实现热压焊接。
3、焊头的焊接部位可以针对性的设计适合产品的焊接外观需求。
4、焊接的3大要素:电流、时间和压力

适用焊接的漆包线线径:

  这种焊接方式叫微点焊漆包线焊接工艺,适合细小漆包线(直径;0.3mm内)的不去漆焊接,如果漆包线太粗,则焊接需要的热量是非常大,用于微点焊工艺的焊头发热是有极限可能会满足不了,无法达到焊接效果。如果漆包线线径较大,有两种工艺:一是可以去皮再焊接。另一种工艺: 不想多一道去工序直接焊接,也可以实现,只是这种焊接工艺就不能适用了。较大线径、面积漆包线焊接工艺属于热熔焊接

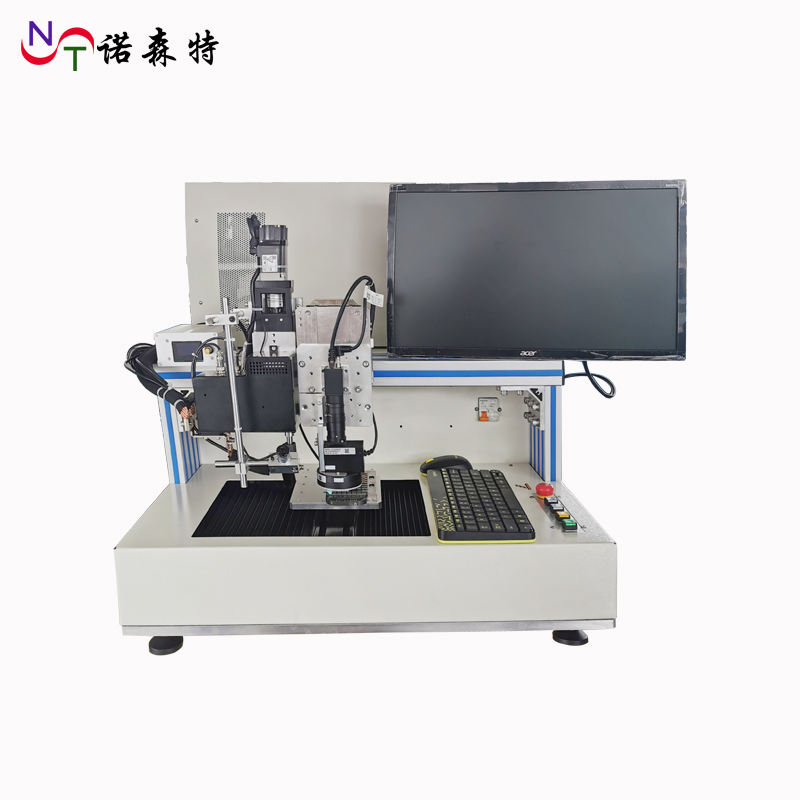

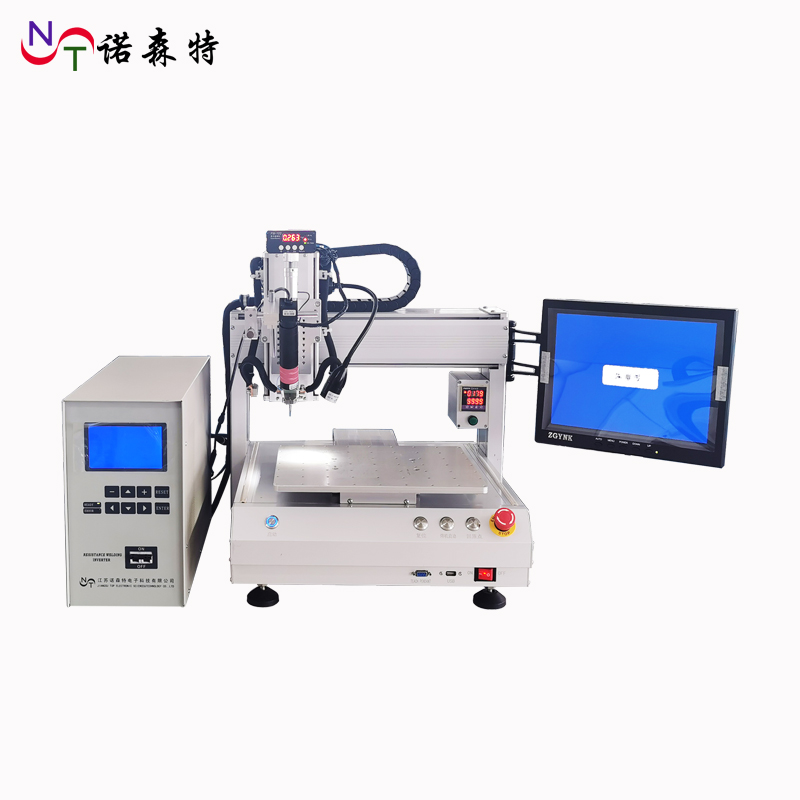

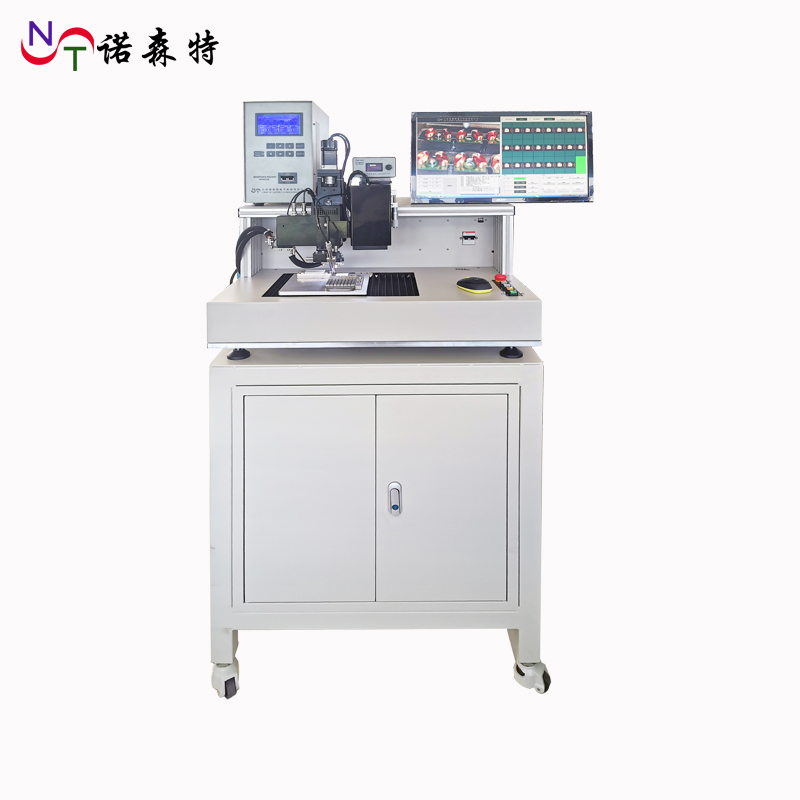

漆包线全自动点焊机特点

1.简化焊接工艺:不需事先去除表面绝缘漆直接焊接漆包线,避免传统的漆包线焊接需要去漆,加锡的焊接。

2.可靠性高温:去漆干净,使铜线充分与基体接触。焊点细小牢靠、导电性好、无信号衰减。可以得到高信赖的没有虚焊、浮起的焊接。

3.速度快:配置全自动点焊系统,实现高效全自动焊接,焊接时间短,实际加热过程毫秒级,短焊接节拍时间0.5s左右。

4.自动检测:配置高清ccd自动检测显示产品对位情况及焊接位置补偿。减少焊接不良和保证焊接精度。
稳定性好;国内新型电源控制技术,时间精度高,输出稳定。定电压输出,闭环反馈,保证焊接部位的一致性。同传统的储能电源相比可延长焊头寿命20-40%。

5.压力稳定:配合精密压力机构实现稳定的压力输出和自动到压力焊接。同时忽略产品高低带来的压力差变化。

6.适应性广:可直接焊接ф0.01-ф0.3mm 的漆包线,无需去漆。同时适合各类漆包线焊接行业。



应用行业: 广泛应用于手机扁平震动马达焊接、VCM马达焊接、微型马达焊接、耳机线圈焊接、扬声器焊接、受话器焊接、贴片Tcore电感器焊接、贴片变压器焊接、感应式IC卡焊接、钟表线圈焊接、模块等各种带小线圈电子元器件的生产制造上。

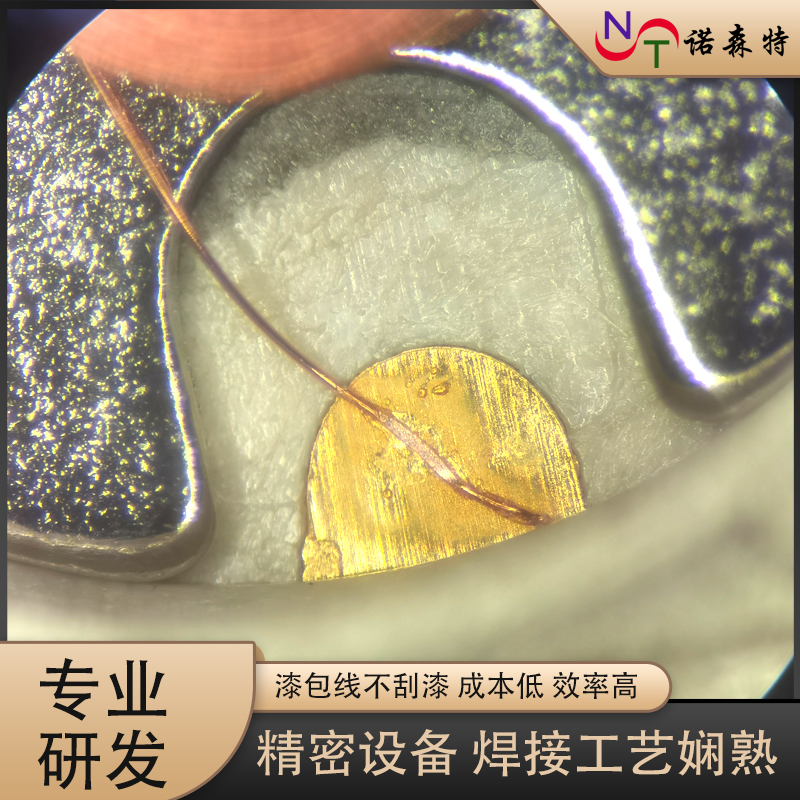

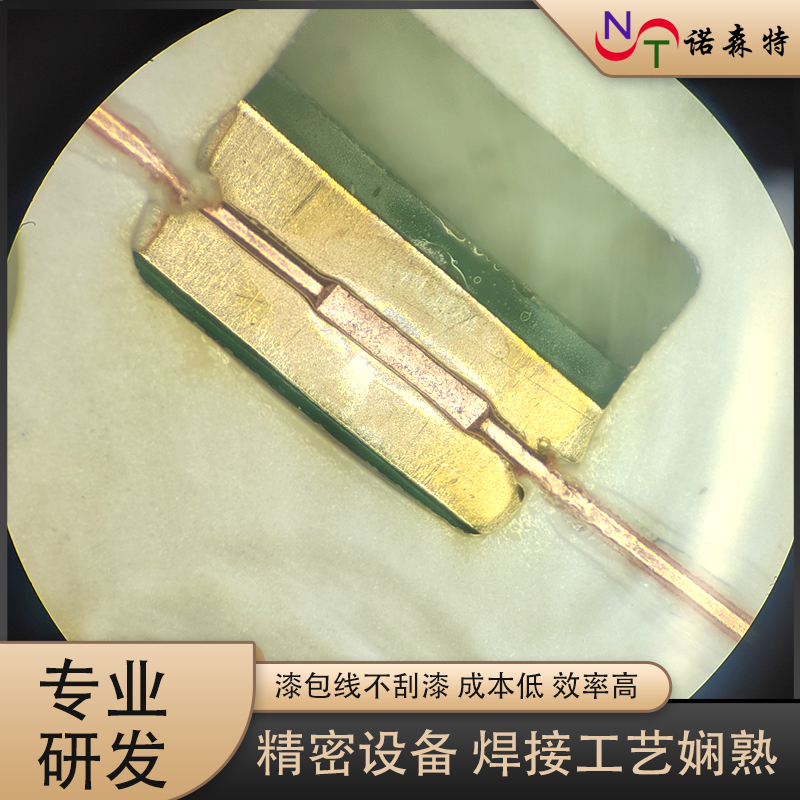

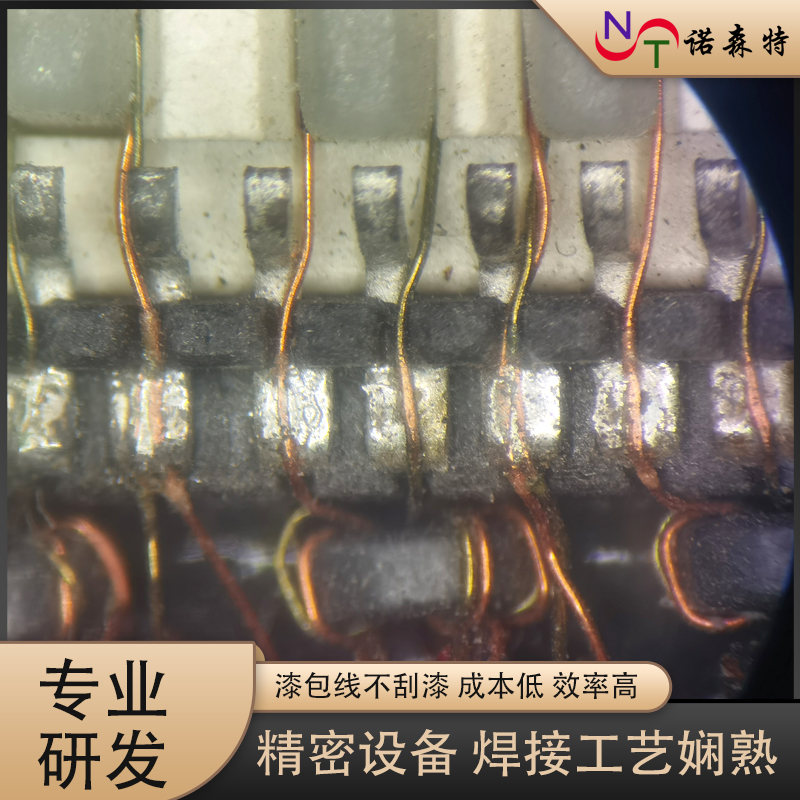

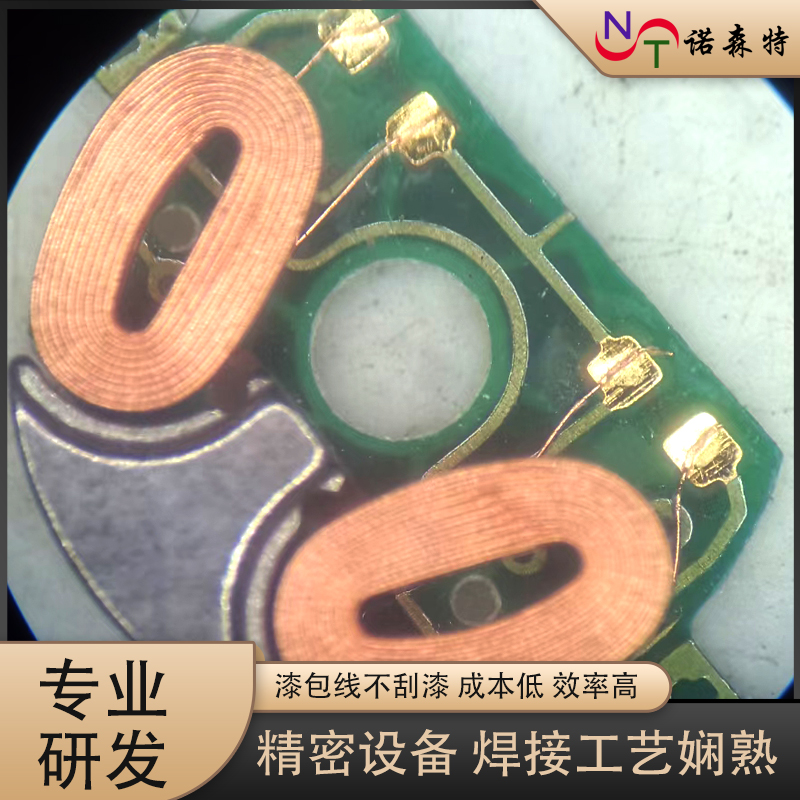

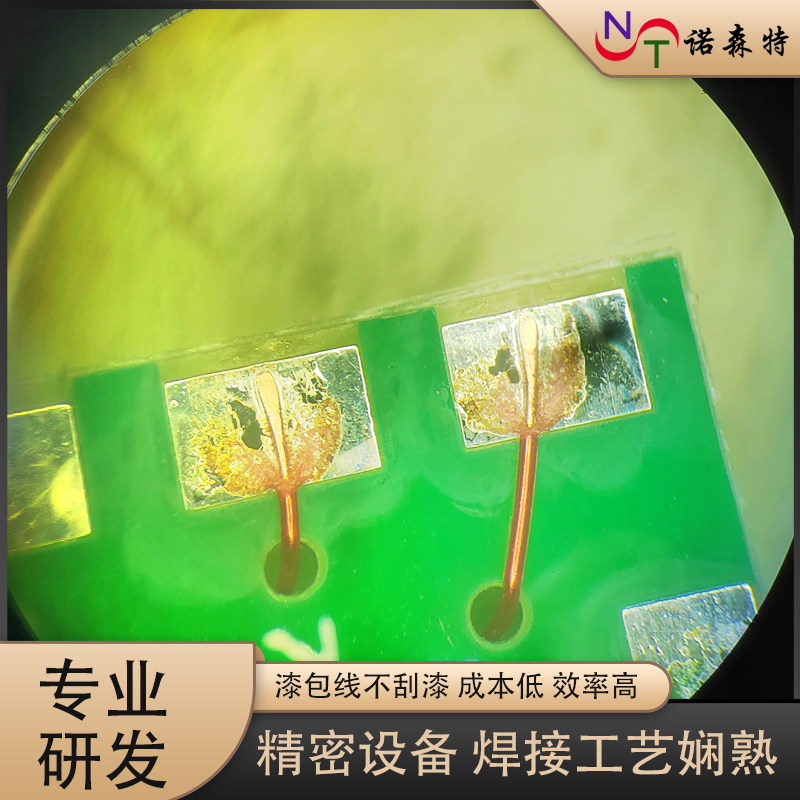

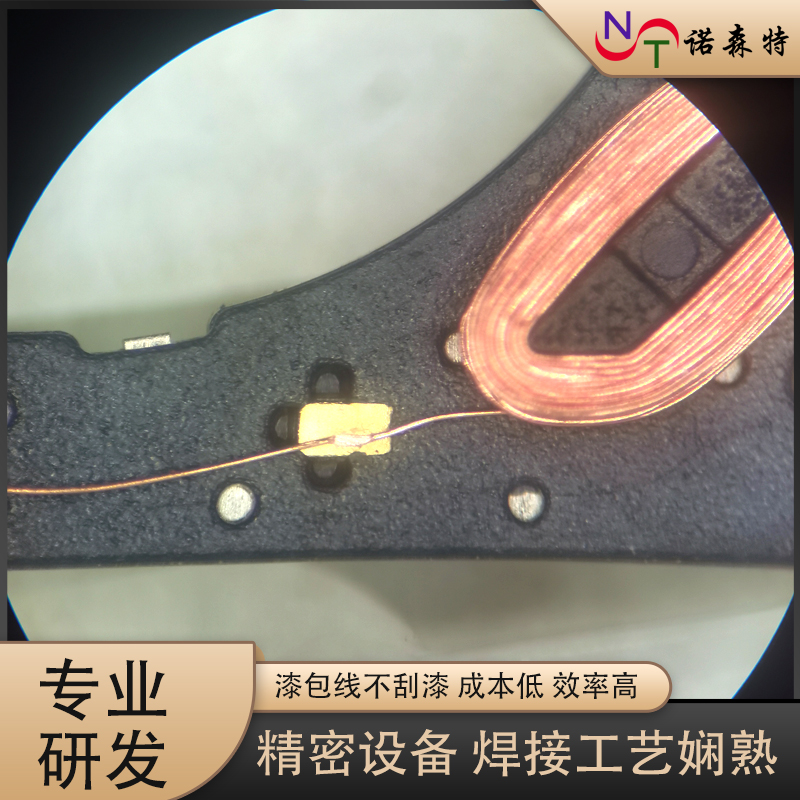

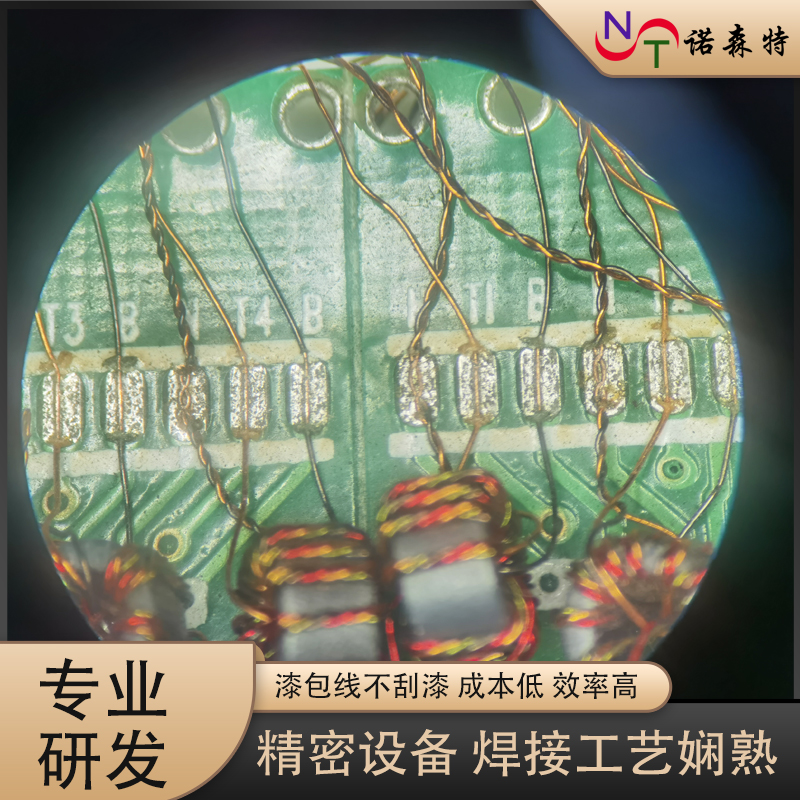

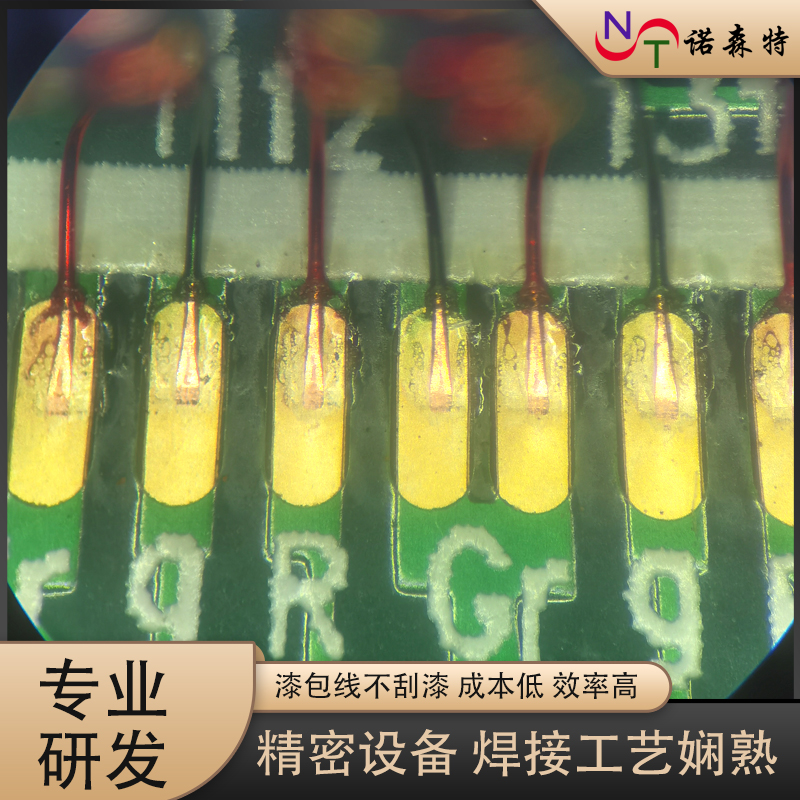

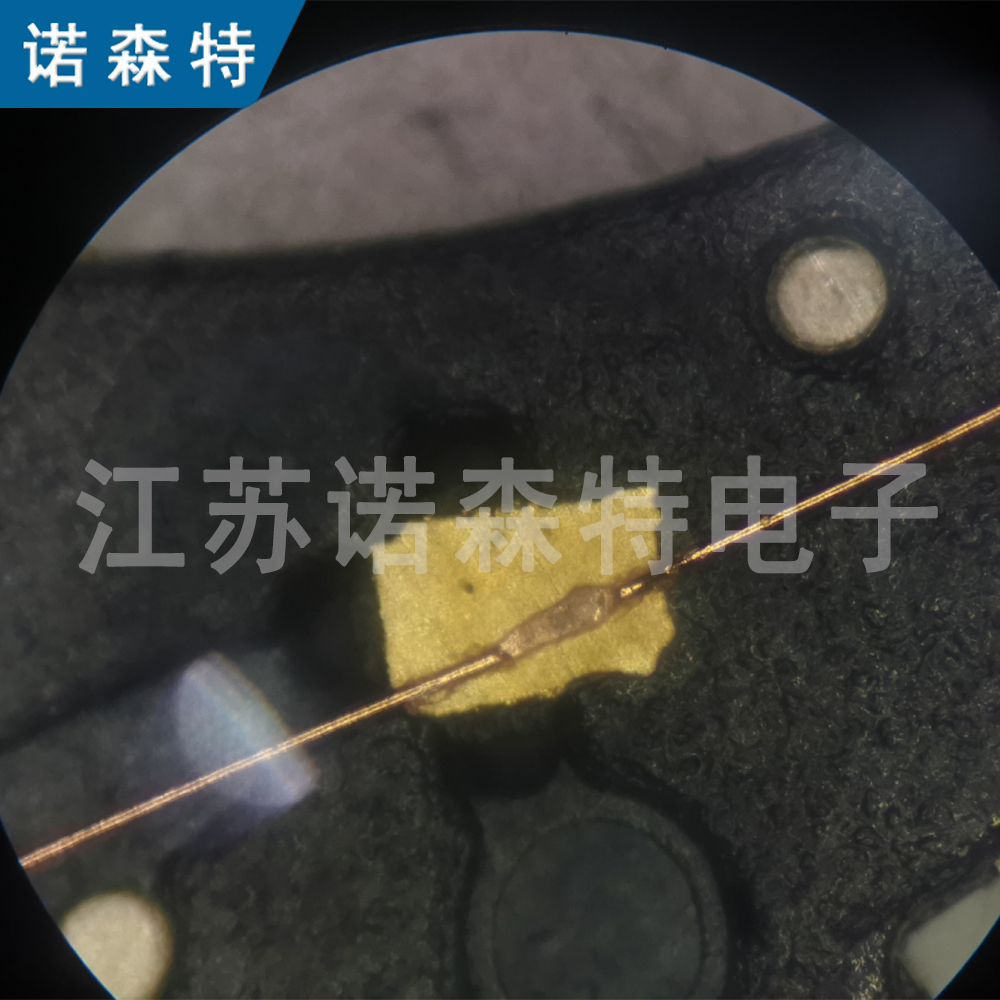

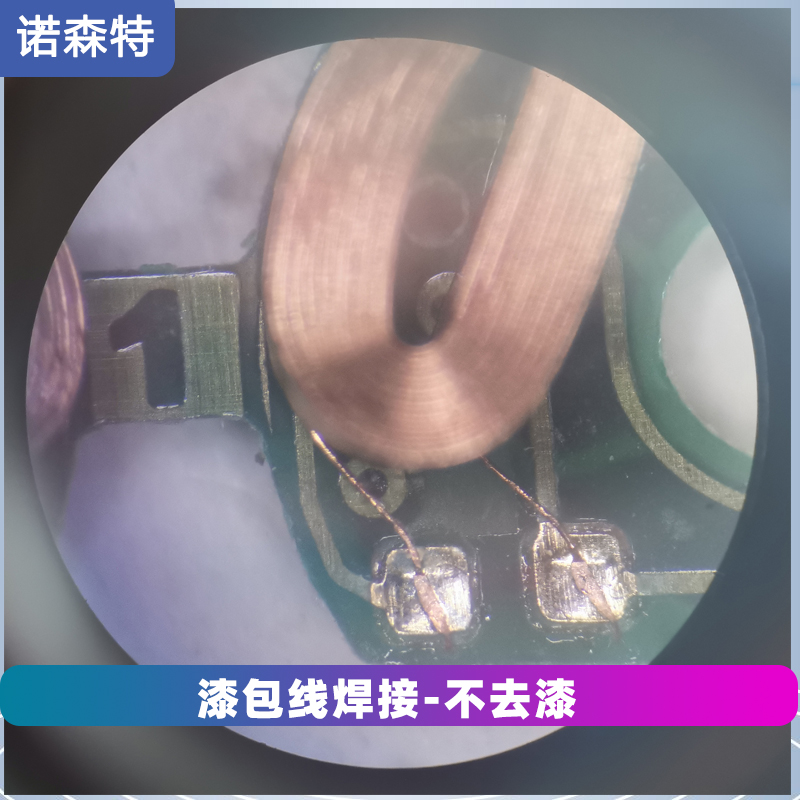

焊接实例





质量保证-售后服务

1、优秀售后服务,公司总部在无锡,辐射长三角,服务全国。能够及时、快速反应客户所反馈的问题

2、我司售出所有产品必须在检测试合格后方可发货;并由我司负责把产品安全地运抵目的地。

3、售出后,我司会配备专业设备培训技术人员,对设备管理、维护免费提供必要技术培训,包括:设备参数设置,设备调试;设备使用中的注意事项;设备维护的基本要求。

4、所有出厂设备自交付百期起免费保修壹拾貳个月(人为损坏及不正当使用造成损坏我司会适当收取材料成本费)。终身维护。



江苏诺森特电子科技有限公司是一家专业从事高精密焊接设备研发、设计、生产和销售于一体的高科技企业。自2005年成立以来,生产基地先后迁址深圳、苏州,后定址无锡。本着“领先国内,挑战国外,与时俱进”的研发设计发展理念;本着振兴“诺森特”民族品牌宗旨,以技术为根基,以品质延生命,以服务赢口碑;本着执着的工匠精神,争做客户的不二优秀供应商。技术战略上,联合高校,倡学军民融合方针,发挥资源优势。

“稳定压倒一切,发挥团队效能”----公司核心人オ团队稳定,持续培养并引进行业优秀人才,核心硬件或者部件均采用国际知名品牌,让精致产品和至上服务成就专业,让专业

铸就辉煌。公司目前主要产品包括:高精密电阻焊接设备,脉冲热压焊接设备,自动化专机及焊接配件。目前广泛应用领域:汽车、消费电子、医疗电子、电子器件及传感器、电光源、航空航天电子及科研机构和军工领域。

“万涓成流,海纳百川;来日方长,鉴证成长”,走公司特色之路,让客户认可,让价值闪光,让合作成为必然。

公司拥有多名资深焊接专家,焊接设备稳定可靠,焊接工艺娴熟。此外,针对市场要求或客户要求,快捷制作技术方案,快捷研发,为客户定制合适的设备,为客户生产保驾护航。

热忱欢迎广大新老客户前来公司参观指导,工于心,匠于品,共享共进共赢!
