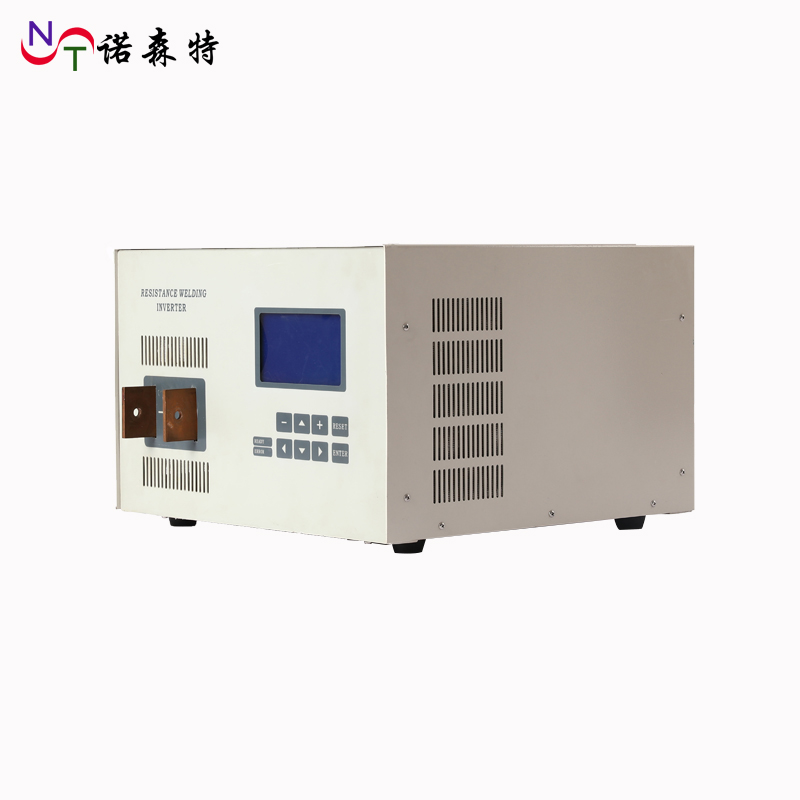

高频焊接电源

产品特点:点焊机焊接原理 点焊是电阻焊中的一种,电阻点焊原理是一种利用工件自身的电阻、施加在工件上的加压力和导通的大电流,在工件接触部产生焦耳热,进行熔融的金属连接;简单来说就是是...


工件打样:工厂内备有多种功率的精密逆变点焊机(碰焊机)、热压焊机、自动化专机,并且有几百种适合不同产品的夹具、焊头(还可根据产品设计夹具、焊头),无论贵司有任何产品存在焊接难点问题,欢迎您来我司(或将工件寄到我司)焊接打样,我们工程师多年的“电阻焊研究”和对焊接工艺的深度理解,都有可能帮你找到最佳的焊接解决方案。

点焊机焊接原理

  点焊是电阻焊中的一种,电阻点焊原理是一种利用工件自身的电阻、施加在工件上的加压力和导通的大电流,在工件接触部产生焦耳热,进行熔融的金属连接;简单来说就是是利用冶金的方法将金属材料高效率地经济地连接起来的一种方法。
 利用焦耳热进行焊接

Q=0.24I2Rt=0.24IEt(cal)…①

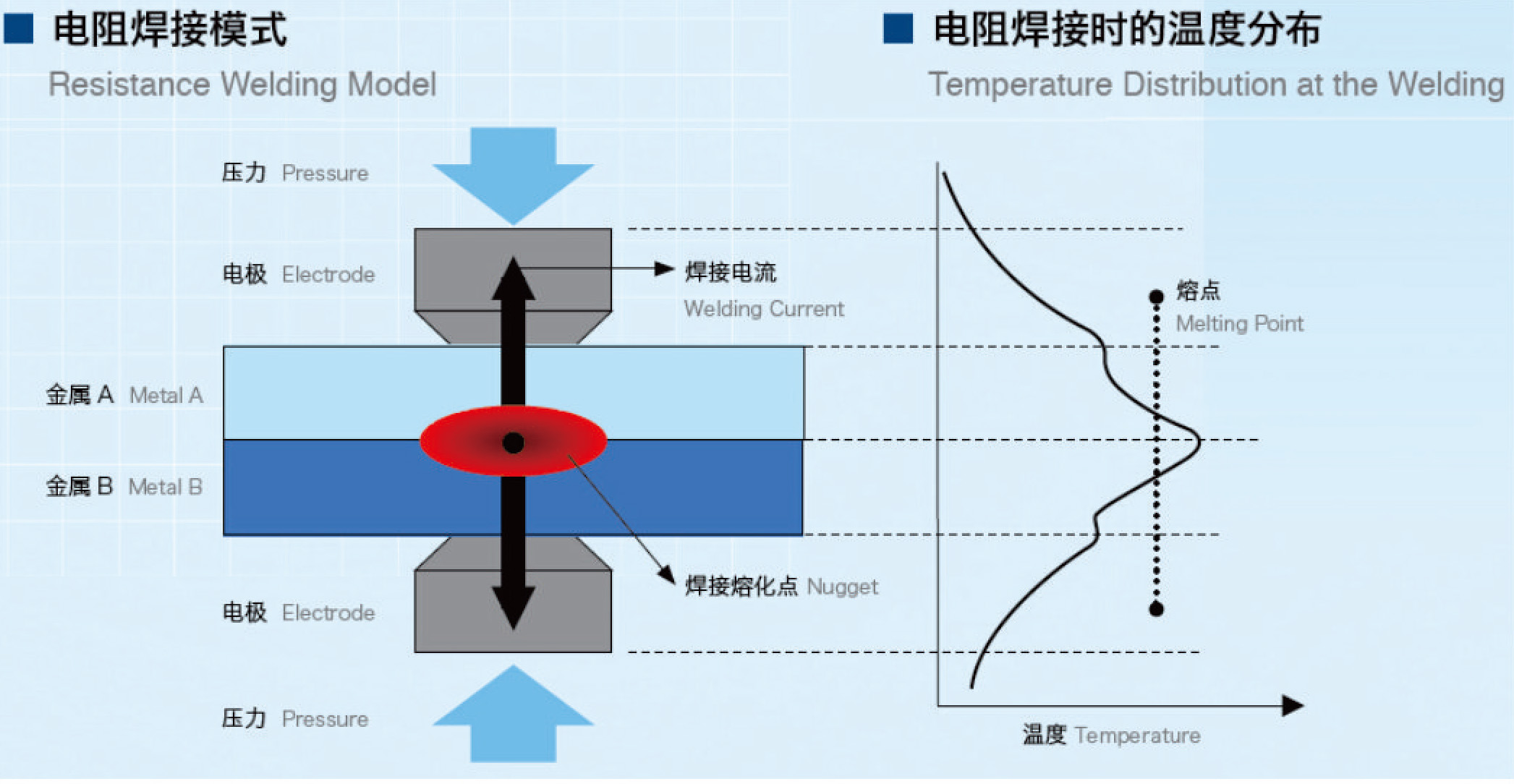

公式①如下图所示,工件在上下电极间被加压,通电,进行电阻焊接。
焊接部的电阻为R(Ω),焊接电流为I(A),通电时间为t(sec)时,根据公式①焊接部发热。因此焊接部的温度上升,产生熔融。
高频焊接电源(图1)

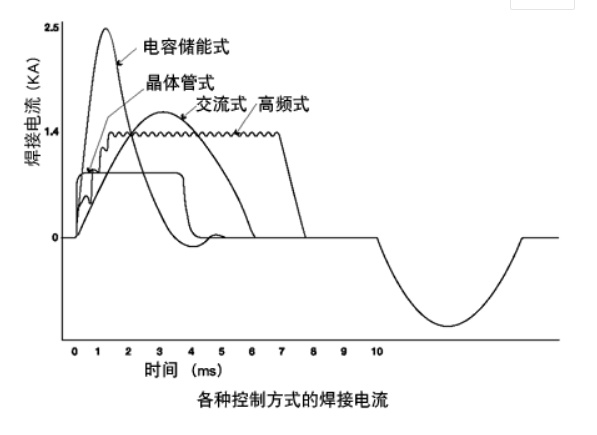

电阻焊接电源的分类和特长

  焊接电源是指控制焊接电流的装置。根据控制方式可分为高频式晶体管式、电容储能式、交流式四类、对应于多种多样的焊接物。
高频焊接电源(图2)
高频焊接电源(图3)

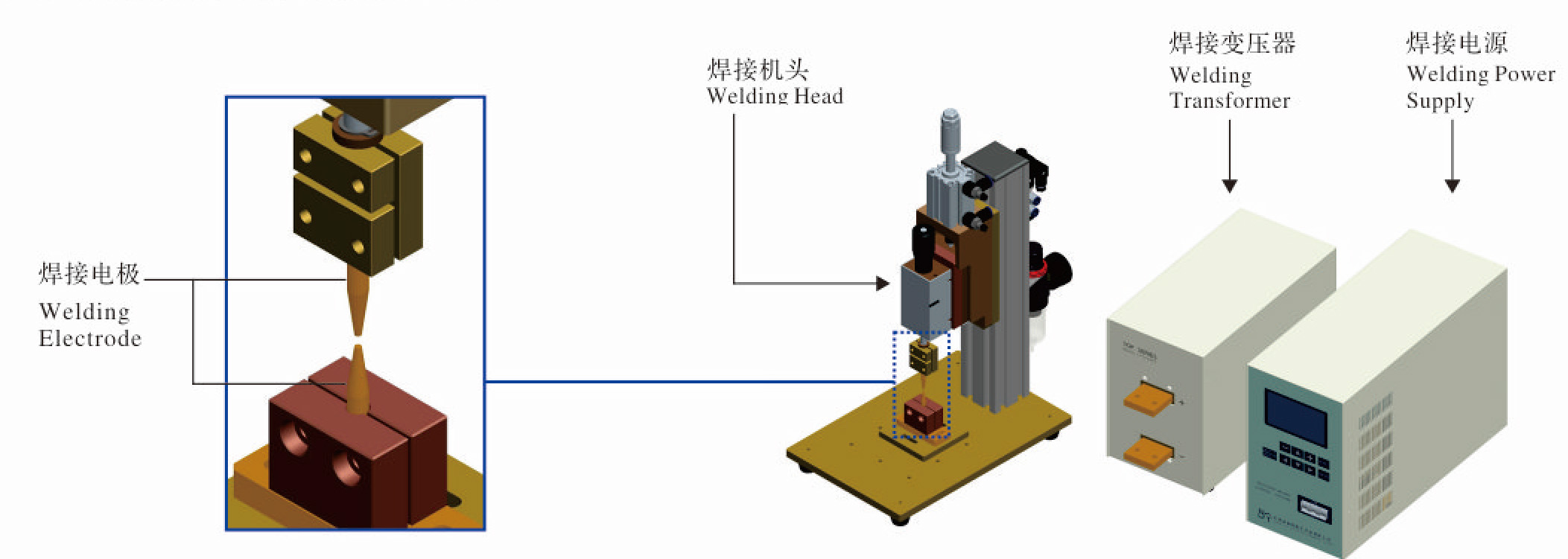

电阻点焊机的构成和作用
 高频焊接电源(图4)

焊接电源:控制焊接电流的大小、时间、波形。
焊接变压器:将电源控制的电流转变为大电流。
焊头:控制压力。
焊接电极:对被焊接物施加压力并通电。



诺森特高频式焊接电源优势

1、LCD直观显示,操作方便。
2、直流输出,热效率好,节能降耗,输出稳定;逆变频率4KHZ或1KHZ,焊接时间可任意控制;
3、具有恒电压、恒功率、恒电流、定脉宽模式控制;可极大减少产品焊接不良率。
5、三波段电流设定,具有电流缓升缓降控制,可有效解决“飞溅”,更加保证了焊接的稳定性。电极寿命能有效延长。
6、完善的外部通信功能,适合各类专机、自动化产线配合。

点焊焊接参数的选定: 一般由以下三个变量决定。

1.焊接电流或电压、功率
2.焊接时间
3.压力
另外决定焊接质量的因素
1.焊接材料的形状
2.焊接材料的尺寸
3.焊接材料的表面电镀层材料及厚度
4.电极的材料及形状
5.理想的焊接电源及焊头的选定


   江苏诺森特是一家专业从事高精密焊接设备研发、设计、生产和销售于一体的高科技企业,自2005年成立以来,生产基地先后迁址深圳、苏州,最后定址无锡。本着“领先国内,挑战国外,与时俱进”的研发设计理念,联合高校,倡学军民融合方针,发挥资源优势。公司拥有多名资深焊接专家,焊接设备稳定可靠,焊接工艺娴熟。可针对市场需求和客户要求,快捷制作技术方案,快捷研发,为客户定制更适合的设备。

产品包括:高精密电阻焊接设备,漆包线焊接设备,漆包线热熔接机,脉冲热压焊接设备,自动化专机及配件。核心硬件均采用国际知名品牌。目前广泛应用领域:汽车,消费电子,医疗电子,电子器件及传感器、电光源、航空航天电子及科研机构和军工领域。
