在消费电子、智能穿戴、显示设备等轻量化产品中，FPC软排线凭借轻薄柔韧、可自由弯曲折叠的特性，成为连接柔性组件与核心PCB主板的核心部件。FPC软排线和PCB的焊接质量直接决定了产品的电气稳定性与使用寿命，哪怕只是一个微小的虚焊，都可能导致屏幕花屏、按键失灵等致命问题。今天我们就详细聊聊FPC软排线与PCB焊接的完整工艺、关键注意事项，以及常见问题的解决方法。

　　一、FPC与PCB焊接前的准备工作

　　做好前期准备是保障焊接良率的基础，很多新手焊接失败都源于准备不充分：

　　1.工具与材料准备

　　批量生产工艺（热压/激光焊）：专用热压焊机/光纤激光焊接机、光学对位系统、ACF异方性导电胶膜（或锡膏）、等离子清洁设备、载具夹具。

　　2.焊盘预处理

　　拿到FPC排线和PCB后，首先检查焊盘：

　　用无尘布蘸取无水酒精擦拭FPC金手指和PCB焊盘，去除表面油污、氧化层，如果氧化较严重，可以用细砂纸轻轻打磨后再清洁；

　　如果FPC焊接端为裸铜无镀层，需要提前均匀涂抹少量助焊剂，提升焊锡浸润性，避免虚焊；

　　提前确认焊盘规格：FPC金手指的间距、尺寸必须和PCB焊盘匹配，尺寸偏差会直接导致对位不准、短路或虚焊。

　　二、主流FPC与PCB焊接工艺详解

　　目前行业内主流的焊接方式分为四种，适用场景各不相同：

　　1.手工电烙铁焊接（适合小批量打样、维修场景）

　　手工焊接成本低，不需要专用设备，是原型开发、售后维修最常用的方式，操作步骤如下：

　　对位固定：将FPC软排线的金手指和PCB焊盘精准对齐，确保每个引脚一一对应，用镊子固定后，用高温胶带粘贴FPC边缘做好固定，防止焊接过程中移位；

　　预上锡：先在PCB焊盘上均匀镀上一层薄薄的锡膜，同时在FPC金手指上涂抹少量助焊剂；

　　正式焊接：将电烙铁温度调至300-350℃，先点焊FPC四角的焊盘做初步固定，再依次点焊每个引脚，单个焊点焊接时间控制在1-2秒内，最长不超过4秒；针对密间距焊盘，可以采用拖焊法：涂抹足量助焊剂后，用烙铁头拖动熔化的焊锡覆盖所有焊盘，再用吸锡带吸走多余焊锡；

　　检查清洁：用放大镜检查每个焊点，确认无虚焊、桥接短路后，用酒精擦拭干净残留助焊剂。

　　手工焊接的劣势很明显，依赖操作人员经验，容易出现虚焊、短路等问题，不适合0.5mm间距以下的高密度排线焊接。

　　2.HotBar热压焊接（适合批量生产、中等密度排线）

　　HotBar热压焊接是目前中小间距FPC焊接批量生产最主流的工艺，利用脉冲电流加热热压头，通过恒定温度和压力使焊料熔化连接，核心参数如下：

　　温度控制：260℃-300℃，温控精度要求±2℃以内；

　　压力参数：0.3-0.8MPa，根据排线厚度调整；

　　焊接时间：3-8秒，根据焊料类型调整。

　　完整工艺步骤：等离子清洁焊盘→PCB焊盘印刷锡膏/贴ACF胶→光学对位精准对齐FPC与PCB→夹具固定→热压头压合焊接→冷却固化→检测。 HotBar热压焊接良率稳定，适合间距≥0.3mm的FPC排线批量生产，广泛应用在手机屏幕、液晶模组等产品中。

　　3.激光焊接（适合高精度高密度场景）

　　激光焊接是近年来兴起的新型高精度焊接工艺，采用高能量激光束加热熔化焊料，属于非接触式焊接，热影响区小于0.2mm²，不会损伤FPC基材，适合0.3mm以下的极小间距排线焊接。 核心工艺要求：

　　焊点直径控制在0.2-0.8mm之间，焊点高度不超过0.4mm；

　　采用间歇式点焊，控制加锡量，单个焊点焊接时间不超过4秒；

　　需要CCD同轴定位保证对位精度，对位偏差要控制在±25μm以内。

　　激光焊接良率高、精度高，适合摄像头模组、微型扬声器、可穿戴设备等高精度小型电子产品。

　　4.ACF异方性导电胶连接（适合超高频密度连接）

　　ACF工艺不需要焊锡，通过在FPC与PCB之间贴附导电胶膜，热压后胶膜内的导电粒子实现纵向导通、横向绝缘，适合0.2mm以下的超密间距连接，优势是抗振动性能好，不占用额外空间，缺点是对位精度要求极高，偏差必须控制在±0.05mm以内，成本相对较高。

　　三、FPC软排线与PCB焊接的核心注意事项

　　FPC基材是聚酰亚胺，耐热性、机械强度都远低于刚性PCB，焊接过程中需要注意以下细节：

　　1.严格控制温度和加热时间

　　FPC基材耐热性差，温度超过350℃或者长时间加热，会导致基材起泡、变形甚至烧毁，温度过低又会导致焊锡熔化不充分，出现虚焊。手工焊接温度建议控制在300-350℃，单个焊点加热不超过4秒；热压焊接温度控制在250-300℃区间，根据焊料调整即可。

　　2.做好防静电保护

　　FPC排线和PCB上通常集成了大量精密敏感元器件，静电很容易击穿内部线路造成隐形损坏，操作时必须佩戴防静电手环，工作台要铺设防静电垫，避免静电损伤。

　　3.避免机械损伤

　　焊接完成后，不要过度弯折、拉拽FPC排线，FPC本身柔韧性好，但焊点位置属于应力集中点，过度受力会导致焊点断裂、线路脱落，最好在FPC焊接位置增加PI补强板提升机械强度。

　　4.设计阶段提前预留余量

　　焊接良率很多时候取决于前期设计：FPC焊盘尺寸要略大于PCB焊盘，预留对位误差空间；FPC走线尽量避免直角转折，预留一定的弯曲余量，防止应力集中导致线路断裂；连接位置一定要添加补强处理，提升结构稳定性。

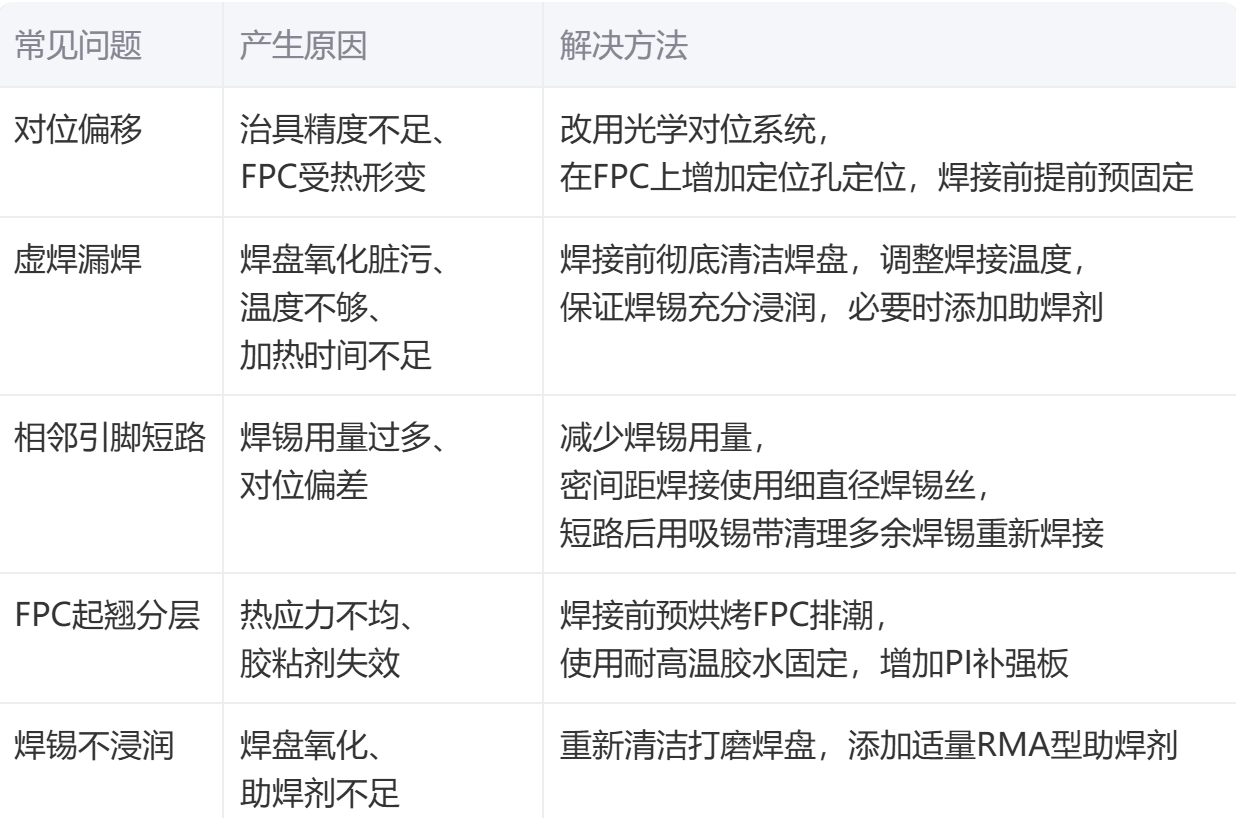

　　四、常见焊接问题及解决方法

　　结语：

　　FPC软排线与PCB焊接是电子产品制造中非常关键的精细工艺，不同的生产场景需要选择合适的焊接工艺，从前期准备、工艺操作到焊后检测，每个环节都需要严格把控，才能保证焊接的可靠性与稳定性，最终提升产品的整体质量。如果您是小批量打样，手工焊接完全可以满足需求，如果是批量生产，优先选择热压焊或激光焊接工艺，能有效提升良率降低成本。
