漆包线锡焊机-无线充电线圈上锡工艺方法

产品特点:漆包线在电子产品中的应用非常广泛,其中无线充电线圈近几年的智能电子产品中应用越来越多,无线充电线圈的焊接工艺是要上锡后在使用脉冲热压焊机焊接,风扇漆包线焊锡焊接,耳机漆包线锡焊焊接等。汽车车载无线充电线圈漆包线上锡焊接,手机无线充电线圈焊接,手表无线充电线圈焊接,焊点锡量饱满,无虚焊、漏焊、浮焊。使用脉冲热压焊机焊接漆包线,需要有足够的锡量和温度使得漆包线表面的漆皮气化,同时包裹住漆包线与焊盘焊接...


工件打样:工厂内备有多种功率的精密逆变点焊机(碰焊机)、热压焊机、自动化专机,并且有几百种适合不同产品的夹具、焊头(还可根据产品设计夹具、焊头),无论贵司有任何产品存在焊接难点问题,欢迎您来我司(或将工件寄到我司)焊接打样,我们工程师多年的“电阻焊研究”和对焊接工艺的深度理解,都有可能帮你找到最佳的焊接解决方案。

漆包线在电子产品中的应用非常广泛,其中无线充电线圈近几年的智能电子产品中应用越来越多,无线充电线圈的焊接工艺是要上锡后在使用脉冲热压焊机焊接,风扇漆包线焊锡焊接,耳机漆包线锡焊焊接等。

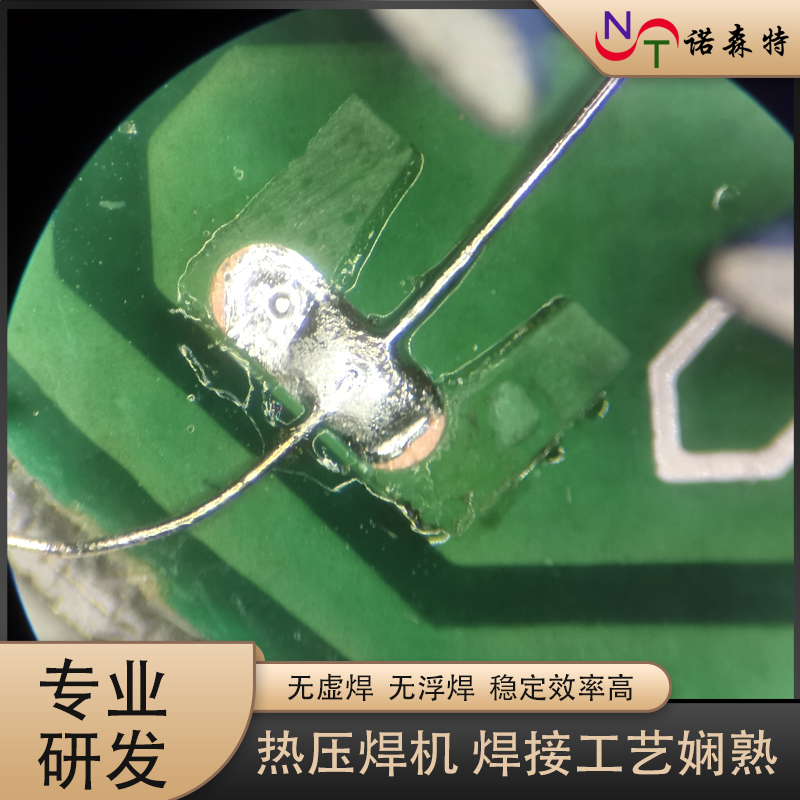

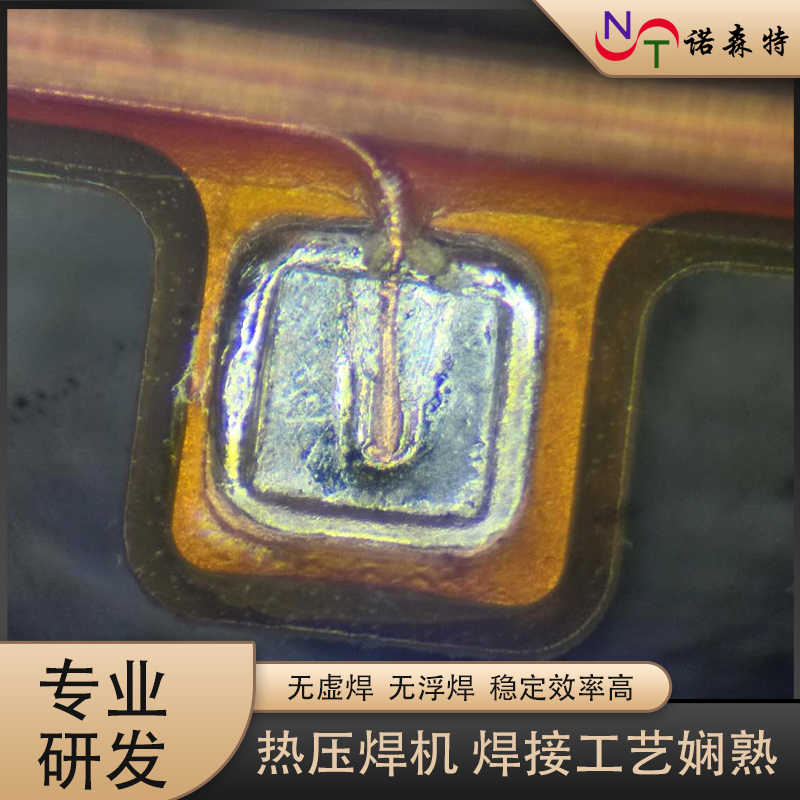

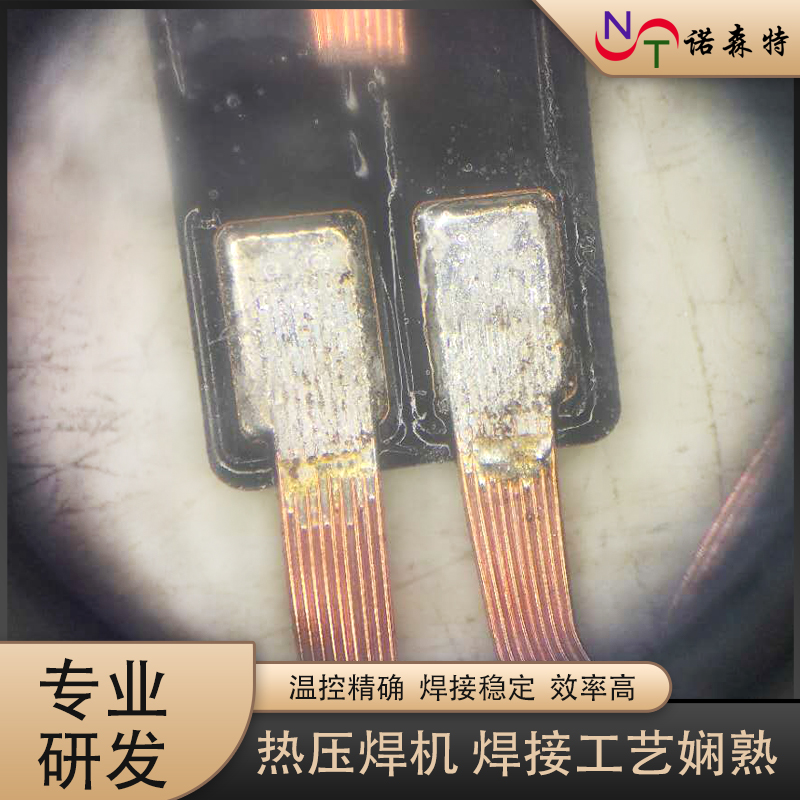

脉冲热压焊接 (1).jpg脉冲热压焊接 (75).jpg脉冲热压焊接 (76).jpg

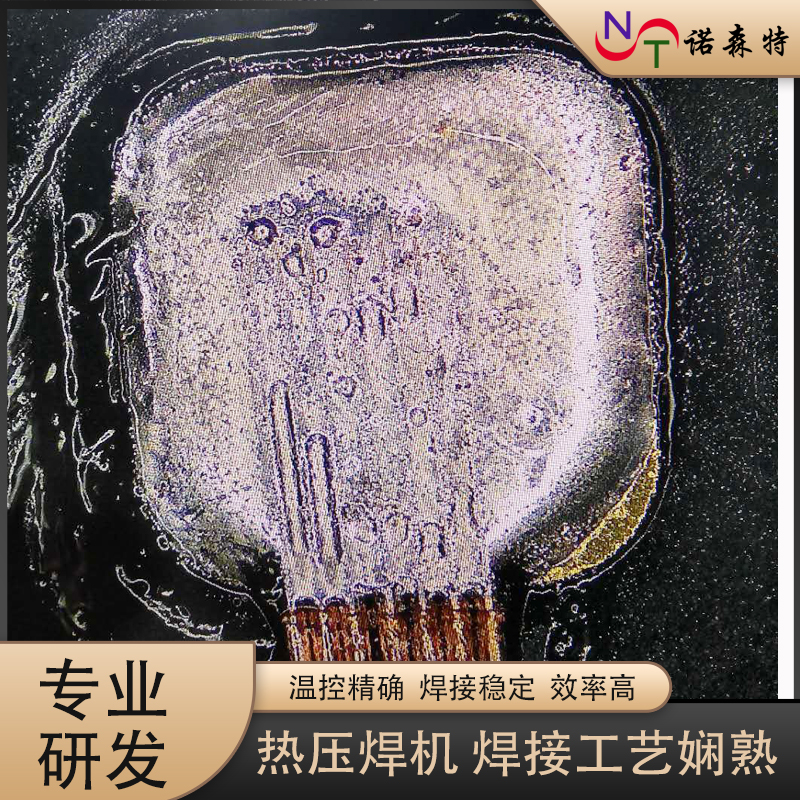

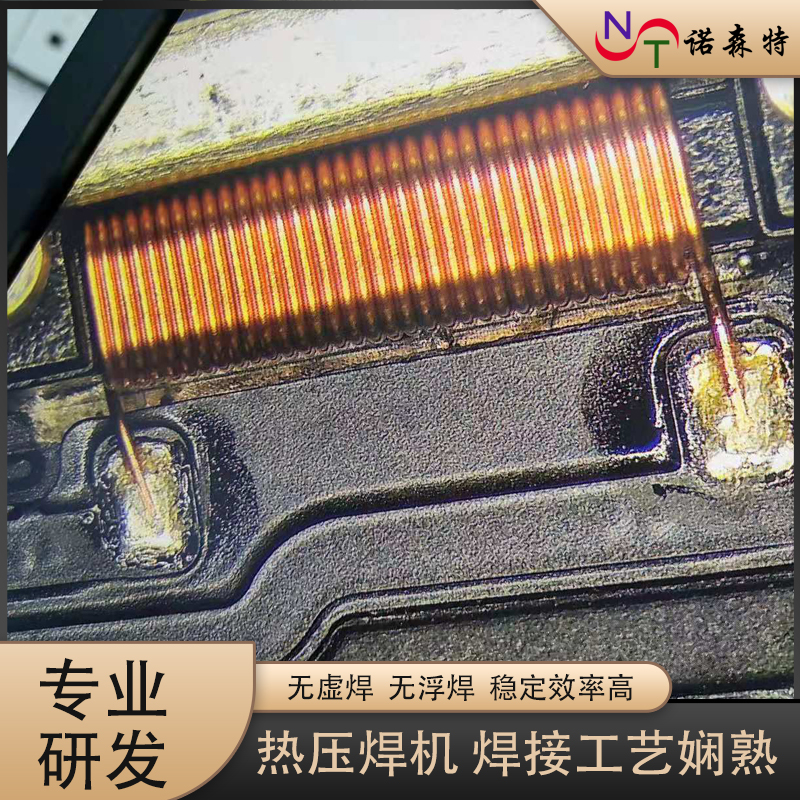

脉冲热压焊接 (32).jpg脉冲热压焊接 (33).jpg脉冲热压焊接 (71).jpg

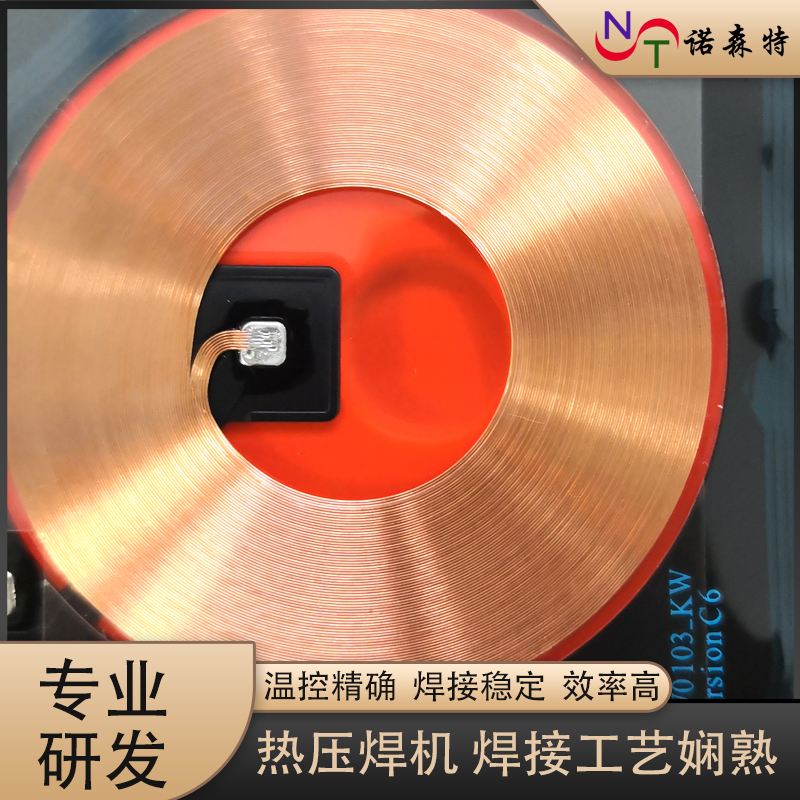

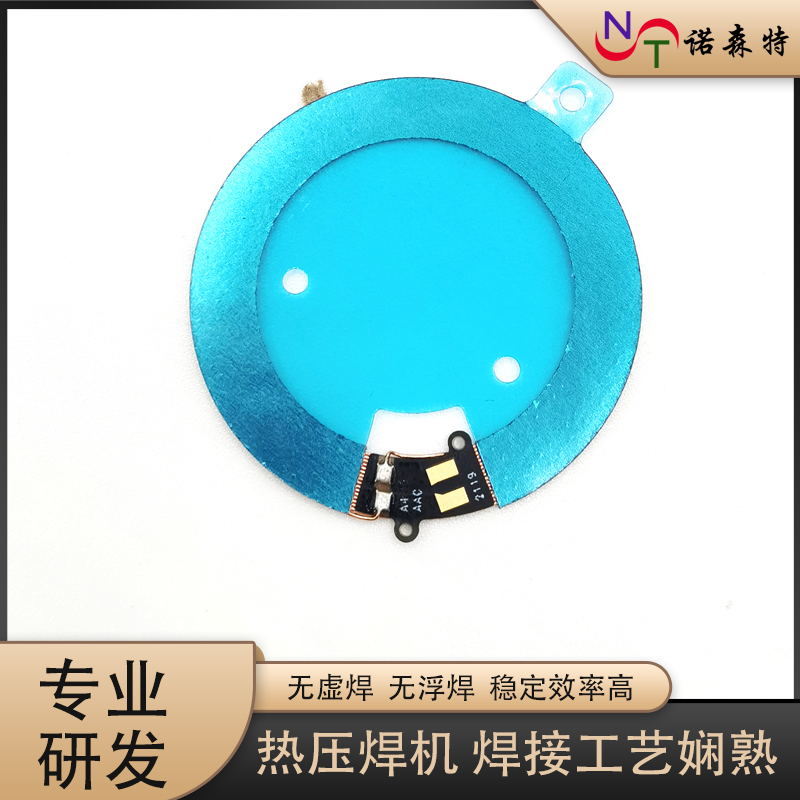

汽车车载无线充电线圈漆包线上锡焊接,手机无线充电线圈焊接,手表无线充电线圈焊接,焊点锡量饱满,无虚焊、漏焊、浮焊。


脉冲热压焊接 (18).jpg脉冲热压焊接 (19).jpg


使用脉冲热压焊机焊接漆包线,需要有足够的锡量和温度使得漆包线表面的漆皮气化,同时包裹住漆包线与焊盘焊接,这就需要满足一下几点

过程中的几个必要条件:

1、足够的温度:高于锡的熔点。

2、足够的时间:保证热量能充分传递,并使锡融化。

3、热传导系数大:热量依靠接触式传导,接触的越充分,热量传导越快,溶锡越快。保证加热片良好的接触工件和一定的接触力是增大传导系数的重点。

满足这些条件需要电流控制准确的焊接电源,能够稳定焊接的机构和适合产品的热压焊头。


诺森特脉冲热压焊机主要配件使用一线品牌,设备稳定,可用十年以上;公司有名称焊接专家,与时俱进创新焊接技术与工艺,根据产品不同设计专业的焊接方案;专业的售后团队,能够为厂家生产保驾护航。


                                                            双头送锡焊接机构


                                              双头送锡焊接机构


                                             触摸屏热压焊接电源+双头送锡焊接机构

触摸屏热压焊接电源的优越性:

1、直流输出,焊接电源为脉动直流(且波纹度小),无交流过零不连续加热工件的缺点,热量集中,提高了焊接热效率,焊接过程稳定,焊接质量显著提高。同时,做到节能降耗。

2、专为焊接领域优化的控温算法,控温精度可达±2℃。

3、带升温速度控制功能,满足多种环境下的焊接工艺要求。

4、采用现金的2段控温系统,可灵活设置各段加热状态,对温度、时间等参数能高精度加以控制。升温迅速稳定,局部瞬时加热方式能对周围元器件的热影响。

5、支持K/E型热电偶。

6、20组参数储存,方便多种焊接参数的使用。

7、高分辨率7寸彩色触摸屏,提升交互体验。

8、标准modbus通信协议,支持485(选配)、232(标配),无论是自动化还是单机均可使用。

9、完善的故障检测报警机制,毫秒级响应速度,全力保障生产安全。

10、三相负载平衡,且输出波形稳定。采用逆变技术减少了功率要求,单项逆变直流比工频交流得到明显的改善,而三相输入的逆变电源完全消除了这一影响。


质量保证-售后服务


1、售后服务,公司总部在无锡,辐射长三角,服务全国。能够及时、快速反应客户所反馈的问题

2、我司售出所有产品必须在检测试合格后方可发货;并由我司负责把产品安全地运抵目的地。

3、售出后,我司会配备专业设备培训技术人员,对设备管理、维护免费提供必要技术培训,包括:设备参数设置,设备调试;设备使用中的注意事项;设备维护的基本要求。

4、所有出厂设备自交付百期起免费保修壹拾貳个月(人为损坏及不正当使用造成损坏我司会适当收取材料成本费)。终身维护。
