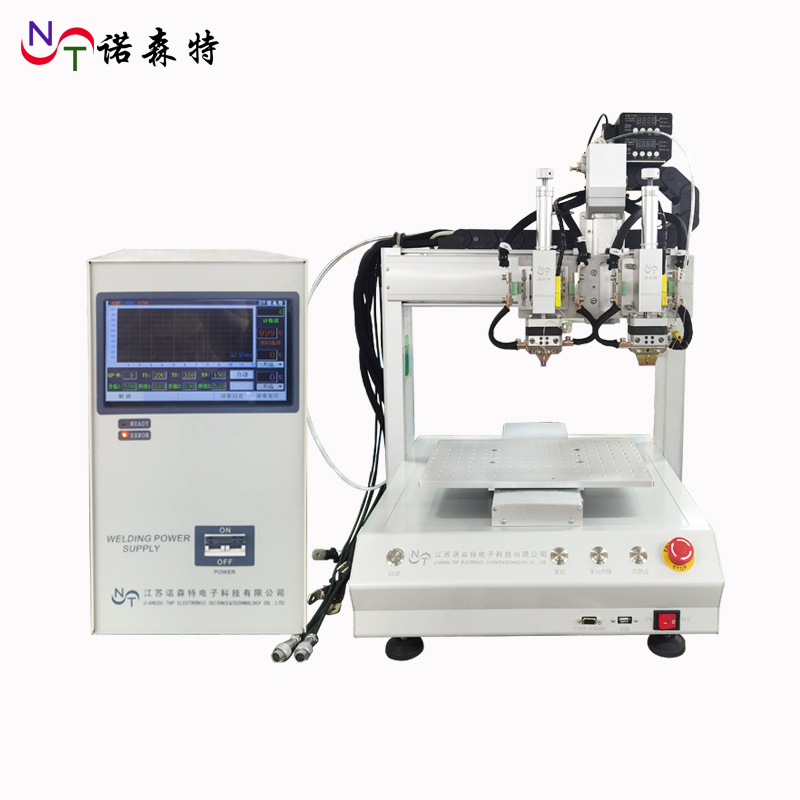

脉冲热压焊接机-三轴平台焊接机构机头

产品特点:脉冲热压焊接机用焊接机构,三轴平台,双机头焊接方式。双机头可一起焊接,也可以分开单独焊接;可配不同热压焊头。在一个机头焊接的同时,另一个机头可等待人工放置产品,大大节约人工摆放产品的时间,提高效率。同时单平台双机头还可以节约人工成本,节约设备成本。热压焊接工艺就是将两个预先上好了助焊剂、镀了锡的零件加热到足以使焊锡熔化的温度(无铅焊锡熔点:217C),冷却固化后,这两个零件就通过固化的焊锡形成一个...


工件打样:工厂内备有多种功率的精密逆变点焊机(碰焊机)、热压焊机、自动化专机,并且有几百种适合不同产品的夹具、焊头(还可根据产品设计夹具、焊头),无论贵司有任何产品存在焊接难点问题,欢迎您来我司(或将工件寄到我司)焊接打样,我们工程师多年的“电阻焊研究”和对焊接工艺的深度理解,都有可能帮你找到最佳的焊接解决方案。

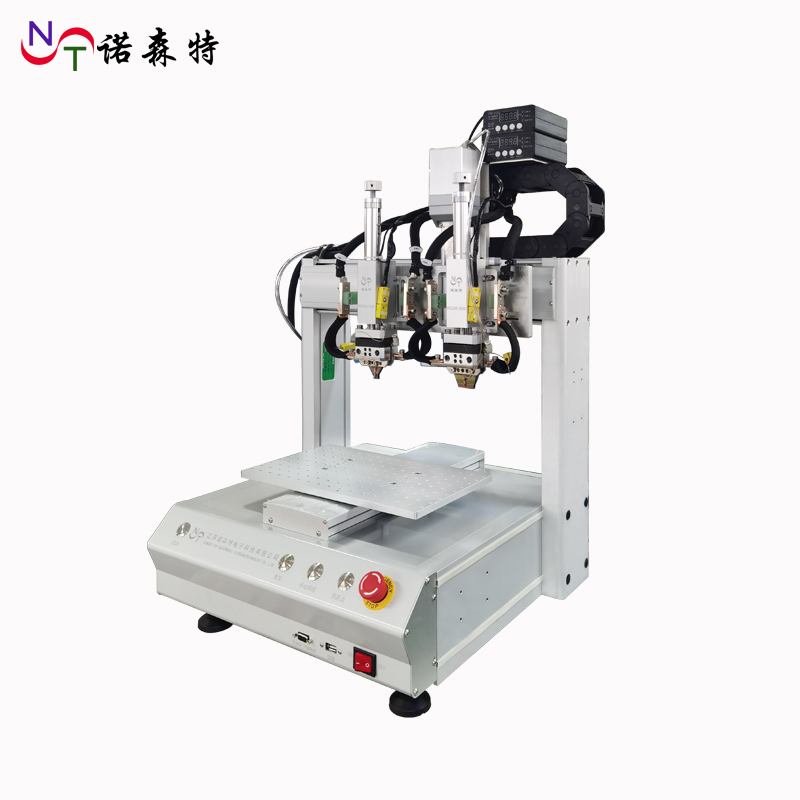

脉冲热压焊接机用焊接机构,三轴平台,双机头焊接方式。

双机头可一起焊接,也可以分开单独焊接;可配不同热压焊头。在一个机头焊接的同时,另一个机头可等待人工放置产品,大大节约人工摆放产品的时间,提高效率。同时单平台双机头还可以节约人工成本,节约设备成本。

热压焊接工艺就是将两个预先上好了助焊剂、镀了锡的零件加热到足以使焊锡熔化的温度(无铅焊锡熔点:217C),冷却固化后,这两个零件就通过固化的焊锡形成一个电气机械连接。

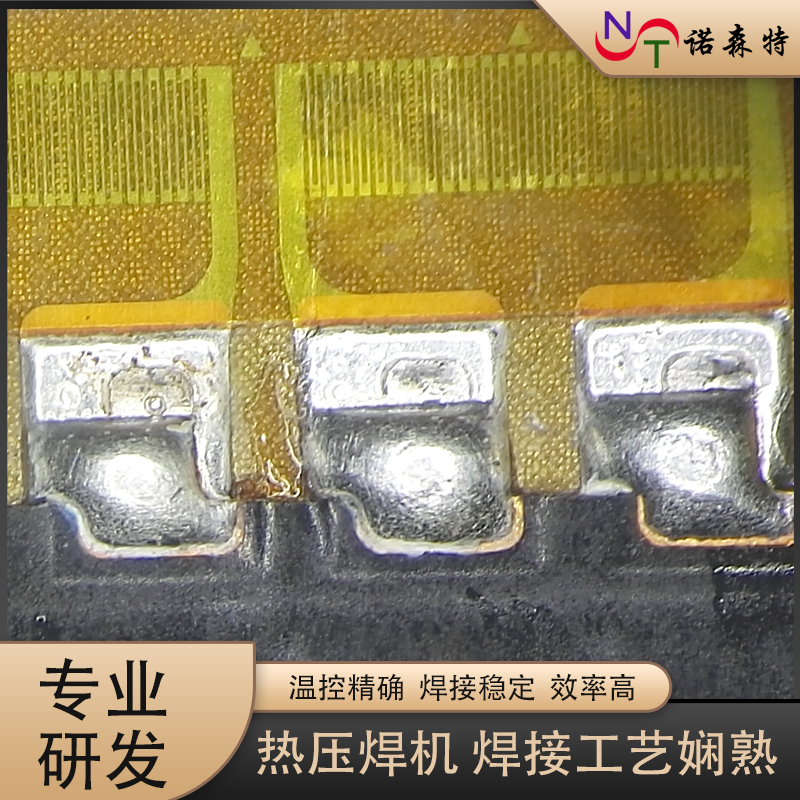

那些不能使用SMT+回流炉进行焊接的器件,传统工艺是用恒温烙铁进行手工焊接,但手工焊接容易出现焊接外观不一致、不平整,甚至虚焊或焊坏产品等缺陷。而脉冲热压机则不同于恒温烙铁,脉冲热压机在通电瞬间即可达到所需温度,融化后停止通电,在加压状态下,瞬间风冷焊锡凝固,可以得到高信赖性的没有虚焊、浮起的焊接而且压头平整,焊接出来的产品外观也平整一致。




热压焊接机三轴焊接机构配置参数

可选配双压力监测仪

X轴焊接行程:300mm

Y轴焊接行程:200mm

Z轴焊接行程:50mm

Z轴推力:8KG

重复定位精度:±0.02mm

带有计数功能

驱动方式:步进电机+同步带轮+伺服电机(可选配)

编成方式:手持示教器


可配热压焊机标机热压焊接非标定制专机。也可融入自动化产线。




热压焊广泛应用于以下行业:

1、LCD、PDP、手机等电子产品内的柔性线路板的热压接、焊锡焊接等;

2、HDD、线圈、电容、电机、传感器等漆包线的焊锡焊接。

3、电脑等通信机器内的线缆、连接口的焊锡焊接。USB3.0,高清数据线HDMI的自动焊接;

4、数码相机、手机等的CMOS、CCD与FPC板的焊锡焊接;

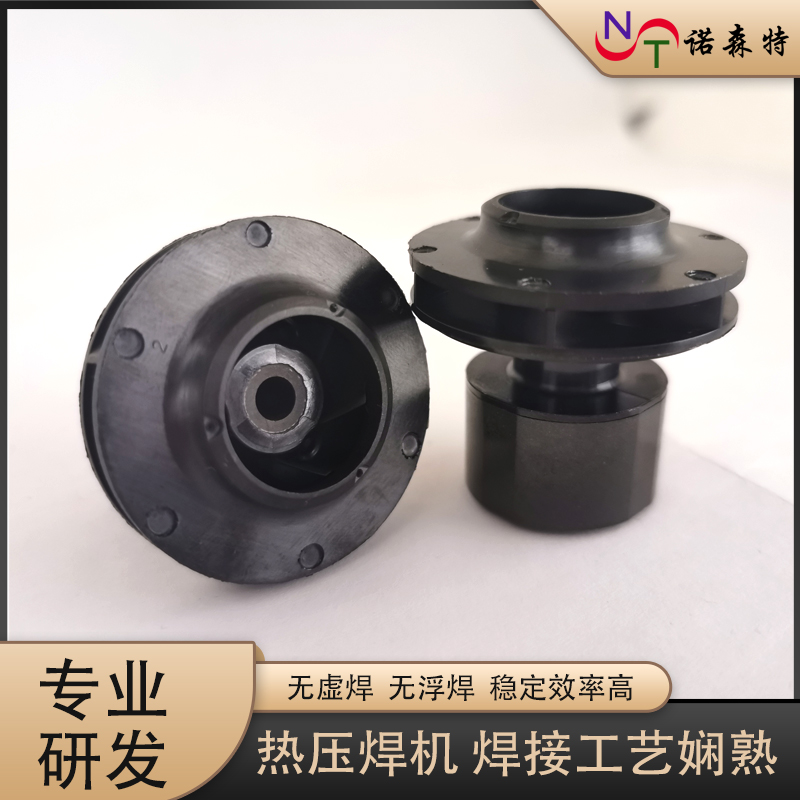

5、继电器、打印机、小型相机等的树脂热压结合;汽车零配件塑胶铆钉热熔接;

6、Rj45金手指与线路板的热压接;

7、手机LCD FPC自动焊接,手机摄像头模组FPC自动焊接;

8、激光头FPC自动焊接,激光头FFC自动焊接;

9、刻录机光驱FPC自动焊接,刻录机光驱FFC自动焊接;

10、电声耳机FPC线路板自动焊接;

11、极细同轴线脉冲热压机自动焊接;

12、LED铝基板FPC自动焊接;

13、微型电机FFC基板自动焊接;

14、微型打印机机芯FPC自动焊接;

15、光通讯产品FPC脉冲热压机自动焊接。

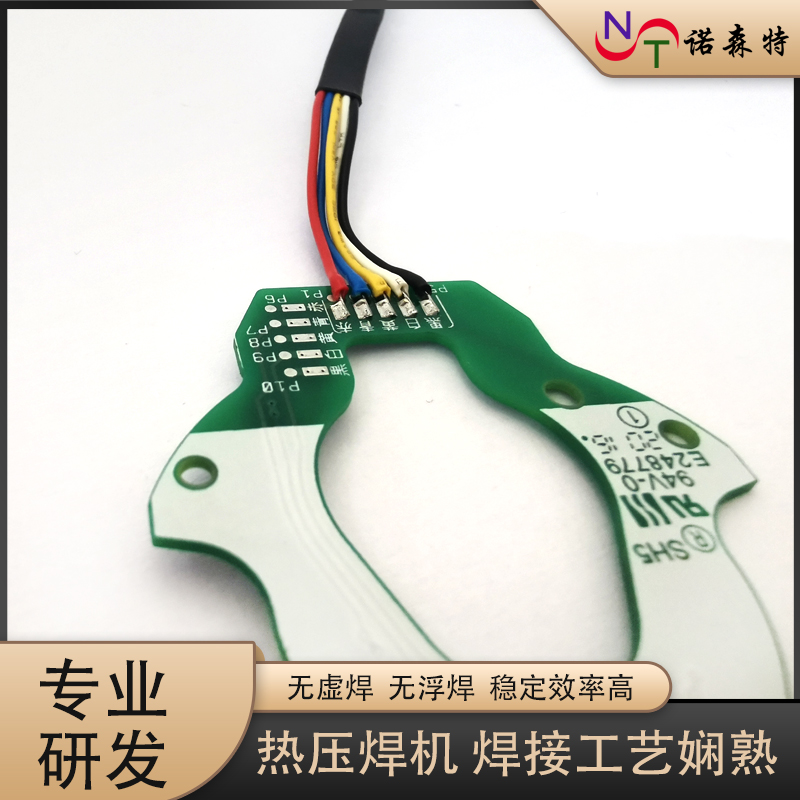

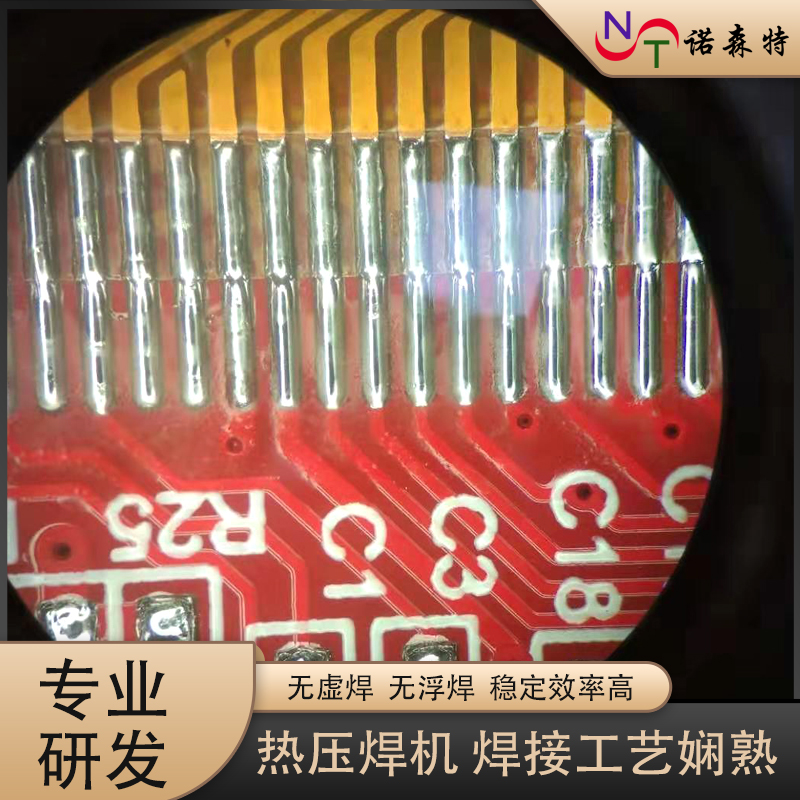

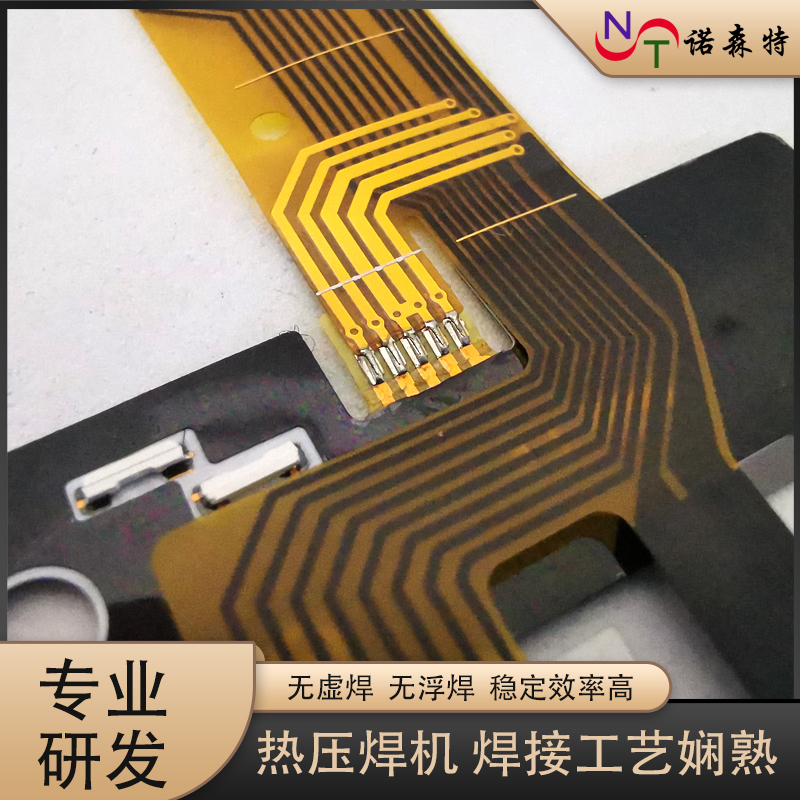

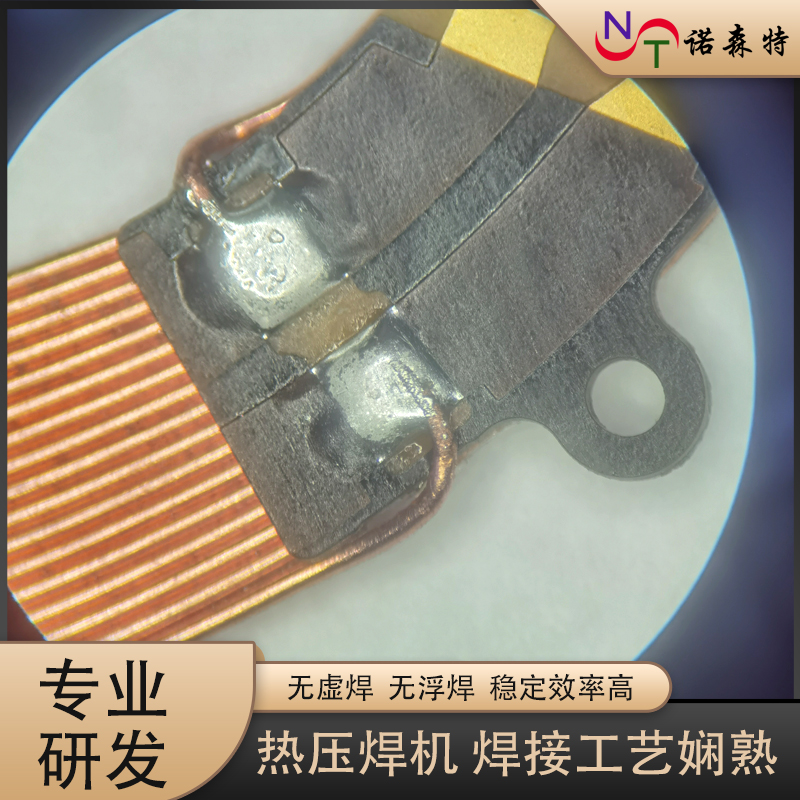

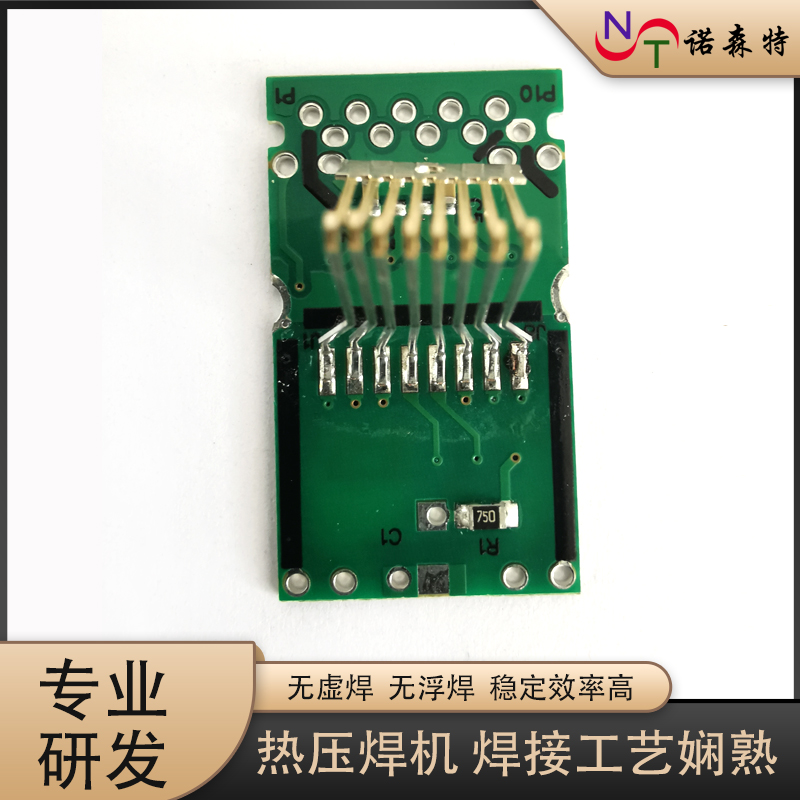

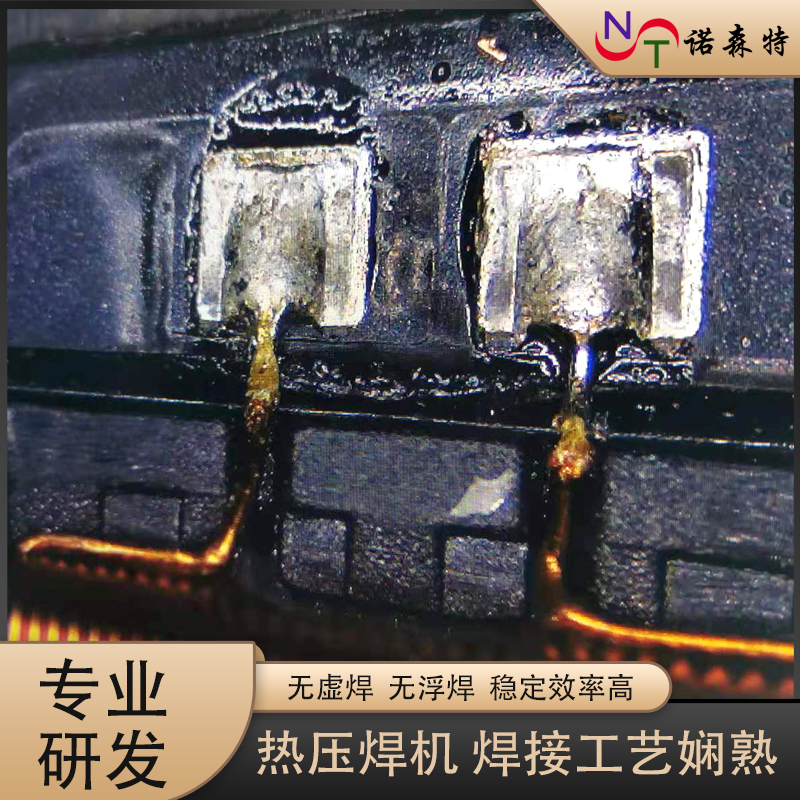

脉冲热压焊接 (13).jpg脉冲热压焊接 (14).jpg

脉冲热压焊接 (17).jpg脉冲热压焊接 (18).jpg

脉冲热压焊接 (20).jpg脉冲热压焊接 (44).jpg

脉冲热压焊接 (33).jpg脉冲热压焊接 (53).jpg
